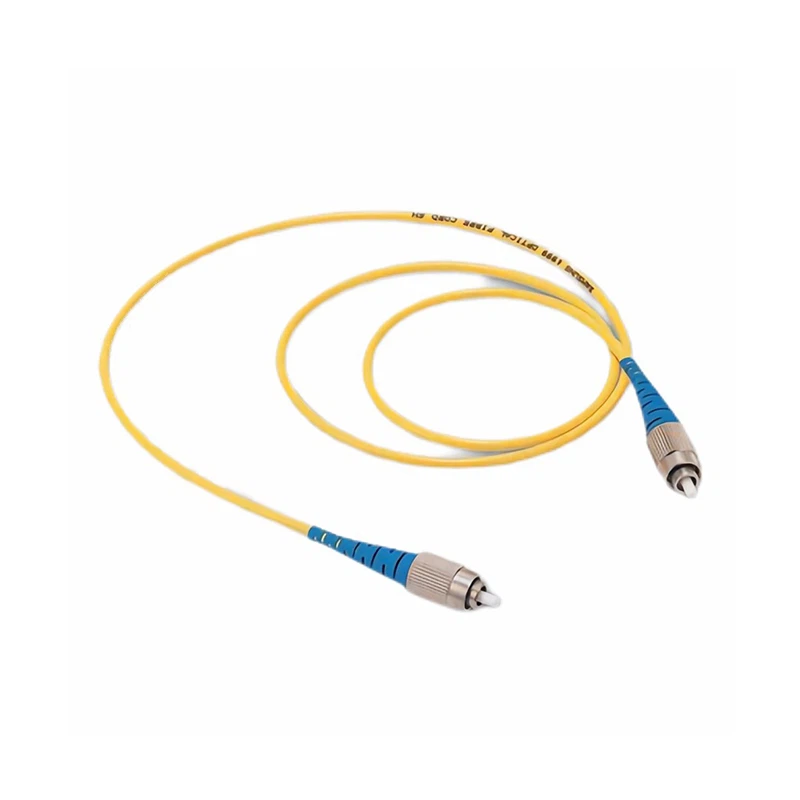

FC – FC Fiber Optic Jumper

Az FC-FC száloptikai áthidaló olyan száloptikai kábelre vonatkozik, amelynek mindkét végén csatlakozódugója van, és az optikai útaktivitás kapcsolat létrehozására szolgál. Passzív eszköz, amely a különböző berendezések és rendszerek aktív összekapcsolását valósítja meg az optikai kommunikációban, és fontos része a száloptikás és száloptikai kábelezési rendszernek, amelyet száloptikai vezetékkeretekkel, átadó dobozokkal, kapocsdobozok stb. a teljes száloptikai kommunikációs hálózat hatékony és rugalmas kezelésének és karbantartásának megvalósítása érdekében. Az FC–FC száloptikai jumperek eltérő specifikációkkal rendelkeznek, például egymódusú egymagos és többmódusú kétmagos. Az ICE, ISO és ROHS ipari szabványoknak megfelelően gyártott és tesztelt HTGD OM1, OM2, OM3, OM4, OM5, OS1 és OS2 száltípusokban, FC csatlakozókkal, valamint különféle kábelhosszúságokkal, köpeny anyaggal, polírozással kapható. és a kábel átmérője. Az FC csatlakozó (végvégcsatlakozó vagy szálas csatorna) menetes csatolómechanizmust használ, és gyakran használják egymódusú szálakkal. Nagy pontosságot biztosít, és robusztusságáról ismert.

Alkalmazás:

Kommunikációs helyiség, adatközpont, száloptikai kapcsolat átviteli berendezés

Száloptikai kommunikációs rendszer, nagy sebességű és nagy kapacitású szálas átviteli rendszer

Ethernet alkalmazások

Videó-, adat- és hangszolgáltatások

Tesztberendezési alkalmazások

Jellemzők:

FC szálas csatlakozó

Alacsony beillesztési veszteség

Kiváló mechanikai képesség

A termék hossza testreszabható

A nagy pontosságú mag stabilitást, ismételhetőséget és cserélhetőséget biztosít

Az optikai jellemzők megfelelnek az IEC TIA/EIA és más vonatkozó szabványoknak

RoHS 2.{1}} Megfelelő

Műszaki adatok:

Paraméter		Mértékegység	Érték
Kábel átmérő (opcionális)		Mm	0.90,1.6,2.0,3.0
Kábelköpeny anyaga (opcionális)		-	PA,PVC,PU,LSZH
Fiber mód		-	SM:G652,G657		MM:OM1,OM2,OM3,OM4,OM5
Hullámhossz		Nm	1310/1550		850/1300
Végfelület polírozása		-	UPC	APC	UPC
Beillesztési veszteség (IL)		Db	Kisebb vagy egyenlő, mint 0.30		Kisebb vagy egyenlő, mint 0.25
Megtérülési veszteség (RL)		Db	50-nél nagyobb vagy egyenlő	60-nál nagyobb vagy egyenlő	20-nál nagyobb vagy egyenlő
Végfelület geometriai paraméterei (3D)	Görbületi sugár	Mm	Megfelel az IEC TIA/EIA szabványoknak
	Csúcs eltolás	μm
	Szál alakú gömb magasság	nm
	Szögi hiba	fokozat
Tartósság		idő	1000
Üzemi hőmérséklet		fokozat	-20 ~ +80
Tárolási hőmérséklet		fokozat	-15 ~ +60

Partner

GYIK

K: Testreszabhatom az optikai kábel köpenyének színét?

V: Igen. Amíg megerősítjük a Pantone színkódot, el tudjuk készíteni az Ön által kért tokszínt.

K: El tudja fogadni az OEM-et?

V: Természetesen testreszabott rendeléseit mindig szívesen látjuk. A minimális rendelési mennyiség a különböző termékektől függ, és minden terméknek megvan a saját minimális rendelési mennyisége. Az Ön elégedettsége a legnagyobb motivációnk.

K: Van-e tanúsítványa a száloptikás jumpereinek?

V: Eddig RoHS tanúsítvánnyal rendelkezünk.

Csomagolás

Az összes teszt befejezése után az optikai áthidalókat az ügyfél igényei szerint csomagolják. Általában PE zsákot használunk a kis mérőszakasz jumperkábeleinek becsomagolásához, majd egy kis kartondobozba helyezéséhez; a biztonság érdekében a nagy méteres részt papírtekerccsel csomagoljuk, végül mindkettő ismét kartonba kerül.
