Leírás

Műszaki paraméterek

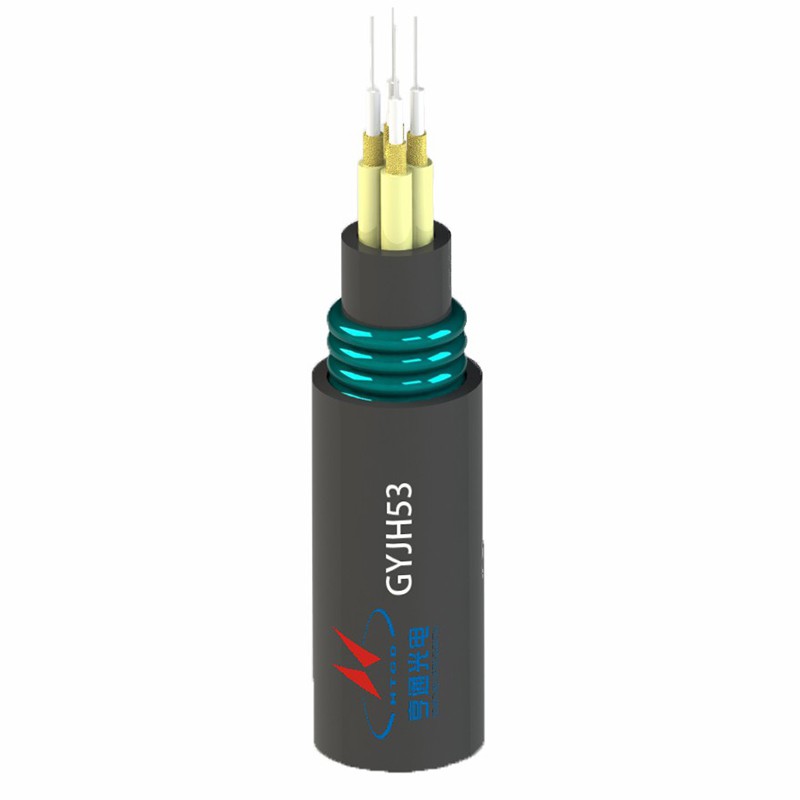

Páncélozott száloptikai kábel
Gyjh53

1- optikai szál

2- szűk puffer

3- Erős tag

4- belső hüvely

5- Középkabát

6- Korrugált acélszalag

7- külső kabát

Műszaki adatok

Ez a páncélos száloptikai kábel vezeték nélküli távoli rádióegységekhez többrétegű kompozit struktúrával rendelkezik, amely megfelel az IEC 60794-3-22 specifikációknak: 2-4 Bend-optimalizált G.657.a2 rostokat tartalmaz kompakt puffercsövekben; Aramid fonal hosszirányú szilárdsági tagjai (nagyobb vagy egyenlő 2 0 0 0 n húzóterhelés); Kétrétegű LSZH (alacsony füst nulla halogén) Védelem: Belső kabát: 1,5 mm-es halogénmentes vegyület (IEC 60754-1 kompatibilis); Közbenső kabát: 0,8 mm-es láng-retardáns réteg (IEC 60332-1-2 tanúsítvánnyal); Corrugált rozsdamentes acél szalag (0,15 mm vastagság, 25 mm -es hullámos hangmagasság); A 6 mm -nél nagyobb vagy egyenlő hosszirányú átfedés (en 50173-1 Mechanikus védelmi osztály III); UV-rezisztens MDPE külső hüvely (3,0 mm névleges vastagság); IP68 besorolás (IEC 60529 vízálló szabvány)

Termékjellemzők

Fokozott szerkezeti ellenálló képesség
Eléri a 4000N szakítószilárdságot (IEC 60794-1-2 E1 osztály)
Stabil teljesítményt tart fenn a -40 fokon a +70 fokig (ETSI en 300 019 kompatibilis)
IP68 Víz blokkolási védelem (IEC 60529 szabvány)

Űrhatékony kialakítás
- 6-10 mm csökkentett OD tartomány (30% -kal karcsúbb, mint a hagyományos minták)
.
- 80 kg/km -nél kisebb vagy egyenlő súly (IEC 60794-1-20 Sűrűség optimalizálva)
Kettős rétegű lszh összetétel

Biológiai ellenállás
Rágcsáló-deterrent adalékanyag (IEEE 1617 kompatibilis összetett) páncélozott variáns elérhető:
0. 2mm -es hullámos acélszalag (iec 60794-3-22)
Üvegszálas megerősített epoxi bevonat

Alkalmazások

Kifejezetten a bázisállomás kábelezésére, javítózsinór a kommunikációs berendezésekben

Beltéri/kültéri vízszintes és függőleges kábelezés

Rost átviteli teljesítmény

Kakas Optikai szál

62.5um

(850nm/1300nm)

50um

(850nm/1300nm)

G.652

(1310nm/1550nm)

G.657

(1310nm/1550nm)

Max csillapítás (db/km)

3.5/1.5

0.4/0.3

Tipikus érték (db/km)

3.0/1.0

0.36/0.22

Műszaki előírás

Kábel típus	Rostszám	Szakítóerő (n)		Laposító erő (n/100 mm)		Minimális hajlítási sugara (mm)		Optikai kábel átmérője (mm)
Kábel típus	Rostszám	rövid távú	Hosszú távú	rövid távú	Hosszú távú	Telepítéskor	Telepítés után	Optikai kábel átmérője (mm)
Gyjh53	1	500	250	2200	1000	20D	10D	10.5
Gyjh53	2	500	250	2200	1000	20D	10D	10.5
Gyjh53	4	500	250	2200	1000	20D	10D	10.5

Jegyzet

1. D a kábel átmérőjét jelöli;

2. A fenti paraméterek tipikus értékek;

3. A kábel -specifikáció. megtervezhető az ügyfél követelménye szerint;

Környezeti tulajdonság

• Transport/tárolási hőmérséklet: -40 fok a +70 fokig

Szállítás

• Jól tisztában vagyunk a termékekbe történő szállítás fontosságával, ezért szigorúan ellenőrizzük a szállítási folyamat minden aspektusát annak biztosítása érdekében, hogy a termékeket érintetlenül tudják biztosítani az ügyfelek számára. Célunk az, hogy az ügyfelek számára gondtalan szállítási élményt nyújtsunk, hogy az ügyfelek bizalommal használhassák termékeinket.

Szolgáltatás

• Függetlenül attól, hogy szabványos termékekre vagy testreszabott megoldásokra van szüksége, kielégítő szolgáltatást nyújthatunk Önnek. Üdvözöljük, hogy vegye fel velünk a kapcsolatot, és hadd működjön együtt, hogy professzionális támogatást és szolgáltatásokat nyújtsunk a projekthez.

Kábelcsomagolás

Standard hosszúság: 1, 000 m vagy 2, 000 m; Más hosszúság is rendelkezésre áll.

A kábelek fa dobokba vannak csomagolva, vagy követik az ügyfelek igényeit.

Robusztus csomag a biztonságos kézbesítéshez.

A száloptikai kábel minden egyes hosszát a szállítmányhoz alkalmas fa dobra kell tekercselni.

A beltéri és az FTTH csepp kábel kis dobba van csomagolva, és külön -külön csomagolva van a kartonba. A kartonok egy raklapon vannak.

Partner

GYIK

K: Melyek az optikai szálkábel páncélozott típusú?

A: A száloptikai kábel páncélos típusát spirális acélszalagra és hullámosított acélszalagra osztják. A spirális acél szalagszálas optikai kábel spirális seb a száloptikai kábel körül, és általában beltéri vagy kültéri alkalmazásban használják a nagy tartósság és a kiváló összetörési ellenállás érdekében. A hullámosított páncélozott száloptikai kábel a kábel körül hosszirányban összehajtott acélszalagok, amelyeket gyakran kültéri alkalmazásban használnak, kiváló mechanikai tulajdonságokhoz. Mindkét típusú páncélozott kábel használható durva kültéri környezetben, ahol túl sok por van, sőt a rágcsálók által okozott károk is.

K: A hideg időjárás befolyásolja -e a száloptikai kábelt?

A: A száloptikai kábeleket úgy tervezték, hogy széles hőmérsékleten működjenek, beleértve a nagyon hideg hőmérsékletet is. A gyártó a dzseki anyagot választja ki a végfelhasználók környezeti tényezői alapján. A gyártó meghatározza a gyártott kábel tárolási és üzemi hőmérsékleti tartományát.

K: Mi az a beltéri/kültéri, pufferszálas kábel?

V: Beltéri/kültéri szűk pufferkábelek a emelők és a plenum besorolású verzióiban. Ezek a kábelek rugalmasak, könnyen kezelhetők és egyszerűen telepíthetők. Nem használnak gélt, a csatlakozókat közvetlenül a szálra lehet szüntetni, anélkül, hogy a kitörési készleteket használják.
