A G.657.A1 egy hajlítás-érzéketlen egymódusú-szál, amelyetITU-T G.657. ajánlás10 mm-es minimális hajlítási sugárra tervezték, miközben teljes mértékben megfelel a G.652.D.Széles körben használják FTTH hozzáférési hálózatokban, -épületi kábelezésben és elosztási javításokban - mindenhol, ahol a telepítőknek jobb hajlítási tűrésre van szükségük, mint a szabványos optikai szálaknak, anélkül, hogy feláldoznák a hálózati együttműködést.
Ez az útmutató ismerteti a G.657.A1 üvegszál műszaki specifikációit, a G.657.A2 és G.652.D szálhoz képesti összehasonlítását, hol teljesít a legjobban, és hogyan dönthető el, hogy megfelel-e az Ön telepítésének.
Mi az a G.657.A1 Fiber?
A G.657.A1 az ITU-T G.657 szabvány A kategóriájába tartozik -, amely a makrohajlítási veszteség csökkentésére optimalizáltG.652.D szál, miközben megtartja ugyanazokat az átviteli és összekapcsolási tulajdonságokat. A szabvány jelenlegi kiadása (ITU-T G.657, 2024. augusztus) szerint az A kategóriájú szálak a G.652.D egy részhalmazát jelentik, ami azt jelenti, hogy minden olyan hálózatban telepíthetők, ahol a G.652.D meg van adva.
Az "A1" alkategória kifejezetten támogatja a 10 mm-es minimális tervezési hajlítási sugarat. Ennél a sugárnál (egy fordulat 1550 nm-en) a legnagyobb megengedett makrohajlítási veszteség 0,75 dB; 15 mm-es sugarú körben tíz fordulattal 1550 nm-en a határ 0,25 dB. Ezek a számok nagyjából tízszeres javulást jelentenek a szabványos G.652.D szálhoz képest egyenértékű hajlítási sugarak mellett.
A gyakorlatban ez azt jelenti, hogy a G.657.A1 kezeli azt a fajta útválasztást, amely a hozzáférési elosztó szekrényekben, a felszálló pályákban, a falra -szerelt terminálokban és a patch burkolatokban - fordul elő, amikor a szálnak át kell haladnia a sarkokban és szűk helyeken, amelyek a hagyományosegymódusú{0}}szálas szálmegbízható hajlítási tűrésen túl.
G.657.A1 Műszaki előírások egy pillantással
| Paraméter | G.657.A1 Érték |
|---|---|
| Minimális tervezési hajlítási sugár | 10 mm |
| Makrohajlítási veszteség (1 fordulat, R=10 mm, 1550 nm) | 0,75 dB vagy annál kisebb |
| Makrohajlítási veszteség (1 fordulat, R=10 mm, 1625 nm) | 1,50 dB vagy annál kisebb |
| Makrohajlítási veszteség (10 fordulat, R=15 mm, 1550 nm) | 0,25 dB vagy annál kisebb |
| Makrohajlítási veszteség (10 fordulat, R=15 mm, 1625 nm) | 1,00 dB vagy annál kisebb |
| Működési hullámhossz tartomány | 1260–1625 nm (O, E, S, C, L sávok) |
| Módmező átmérő (1310 nm) | 8.6 ± 0.4 µm |
| Maximális csillapítás (1310 nm) | 0,35 dB/km vagy annál kisebb |
| Maximális csillapítás (1550 nm) | 0,22 dB/km vagy annál kisebb |
| G.652.D megfelelőség | Teljes (a G.652.D részhalmaza) |
Forrás:ITU-T G.657. ajánlás (2024.08.)és aITU-T G.657 szálas tájékoztató szórólap.
G.657.A1 vs G.657.A2 vs G.652.D: Főbb különbségek
A hálózattervezők egyik leggyakoribb kérdése az, hogy az A1-et, A2-t kell-e megadni, vagy maradjunk a szabványos G.652.D-nél. A válasz attól függ, hogy a telepítés ténylegesen milyen hajlítási feltételekkel jár -, nem pedig attól, hogy papíron melyik szál néz ki a legjobban.
| Attribútum | G.652.D | G.657.A1 | G.657.A2 |
|---|---|---|---|
| Minimális tervezési hajlítási sugár | 30 mm | 10 mm | 7,5 mm |
| Makrohajlítási veszteség (1 fordulat, R=10 mm, 1550 nm) | Nincs megadva | 0,75 dB vagy annál kisebb | 0,10 dB vagy annál kisebb |
| Makrohajlítási veszteség (10 fordulat, R=15 mm, 1550 nm) | Nincs megadva ehhez a sugárhoz | 0,25 dB vagy annál kisebb | 0,03 dB vagy annál kisebb |
| G.652.D kompatibilis | Igen (a G.652.D) | Igen (teljes részhalmaz) | Igen (teljes részhalmaz) |
| Elsődleges használati eset | Hosszú{0}}utazás, metró, csomagtartó | Hozzáférési hálózatok, az épületben{0}}, FTTH-elosztás | Szűk beltéri csatlakozók, kompakt ONT dobozok, nagy{0}}sűrűségű adatközpont-foltozás |
Az A1 (10 mm) és A2 (7,5 mm) közötti 2,5 mm-es különbség kicsinek tűnhet egy specifikációs lapon, de a telepítési szinten számít. Szabványos több-lakásos egység (MDU) felszállócsőben vagy közepes kábelsűrűségű elosztószekrényben általában elegendő az A1 10 mm-es sugara. A szál áthaladhat a sarkokon, kábelvezetőkön és az illesztőtálcákba anélkül, hogy túllépné veszteséghatárait.
Az A2 erősebb választássá válik, ha a szálnak szorosan kell tekercselnie a kis falra{1}}szerelt ONT dobozokba, navigálnia kell a kompakt csatlakozóaljzatokon, vagy túl kell élnie a nagy-szál-számú sűrű foltozási környezetetadatközpontahol a kábelhajlatok rutinszerűen 10 mm alá esnek. A szabvány 2024-es kiadásában az ITU-T egyesítette a korábbi B2 kategóriát az A2 kategóriával, ami tükrözi az iparág elmozdulását az A2 irányába, mint a szűkebb környezetek megoldására.
Az egyszerű útválasztással, - hosszú külső-üzemi kivezetésekkel, csatorna-alapú fővonalakkal vagy bármely olyan útvonallal, ahol a szál valószínűleg nem találkozik 30 mm alatti kanyarral -, a szabványos G.652.D továbbra is tökéletesen megfelelő, és gyakran a legköltséghatékonyabb- lehetőség.
Ahol a G.657.A1 szálat használják

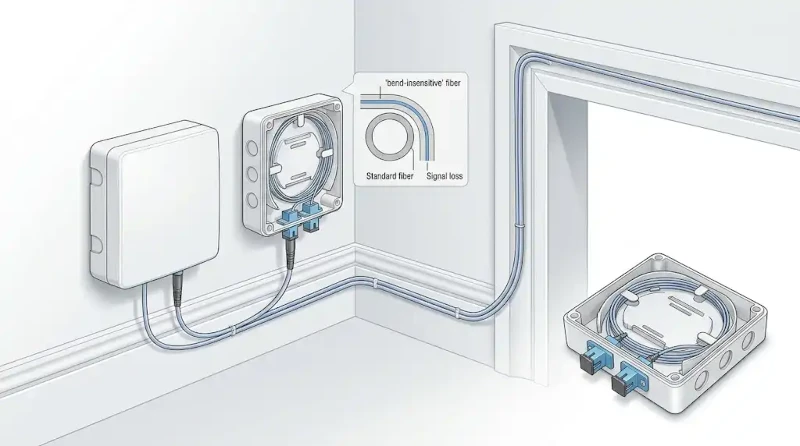

FTTH hozzáférési hálózatok
A G.657 szálat eredetileg a szélessávú optikai hozzáférési hálózatok igényeinek kielégítésére fejlesztették ki. Az ITU-T szabvány kifejezetten összekapcsolja az A kategóriájú optikai szálat az FTTH telepítéssel, ahol a nagy-sűrűségűejtsd le a kábeleketés a központi iroda és az előfizető közötti számos kezelési pont olyan szálat igényel, amely elviseli az ismételt hajlításokat elfogadhatatlan jelveszteség nélkül. A G.657.A1 ezt úgy kezeli, hogy nagyjából tízszer jobb makrohajlítási teljesítményt biztosít, mint a G.652.D, az ITU-T információs anyaga szerint.
In-Útválasztás és felszálló kábelezés
Az épületeken belül a szálas utak gyakran szűk felszállóvezetékeken haladnak át, folyosói csatornákon keresztül kanyarognak, és kompakt fali dobozokban végződnek. Az ITU-T szabvány megjegyzi, hogy a korlátozott hely és a gyakori kábelkezelés ezekben a környezetekben kezelőbarát, alacsony hajlítási érzékenységű szálat igényel. G.657.A1 öltönyökfelszálló kábelezés, folyosói elosztás és MDU függőleges vezetékezés - olyan helyzetekben, amikor a 10 mm-es hajlítási sugár elegendő mozgásteret biztosít a normál telepítéshez.
Elosztó szekrények és foltozási területek
A központi irodai patch panelek, az utcai szekrények és az üvegszálas elosztó csomópontok sűrű kábelkezelést igényelnek. Ha több tucat vagy száz szál osztozik egyetlen házon, az egyes szálak elkerülhetetlenül élesebb kanyarokat vesznek igénybe a kábelvezetők és a toldásrendezők körül. Az A1 szál csökkenti a megnövekedett csillapítás kockázatát ezekben a környezetekben anélkül, hogy szigorúbb (és néha drágább) A2 fokozatra lenne szükség.
Adatközpont hálózati kábelezés
Az ITU-T G.657 2024. augusztusi változata hivatalosan kiterjesztette az A kategóriájú optikai szál alkalmazási területét az adatközponti hálózatokra. A rack-eken és patch paneleken belüli strukturált kábelezésben a hajlításra{4}}érzéketlen szál segít megőrizni a jel integritását még akkor is, ha a kábeleket szűk kábelkezelő tálcákon vezetik át.
A G.657.A1 Fiber előnyei
Praktikus hajlítástűrés a legtöbb hozzáférési telepítéshez.A G.657.A1 nem célja, hogy a legagresszívabb hajlítás-érzéketlen szál - legyen, amelyhez a szerep tartozikG.657.B35 mm-es minimális sugarával. Ehelyett az A1 elegendő rugalmasságot biztosít a hozzáférési, terjesztési és beépítési forgatókönyvek többségéhez-, ami miatt széles körben elterjedt.
Teljes G.652.D átjárhatóság.Mivel az A1 szálak a G.652.D egy részhalmazát képezik, további veszteségbüntetés nélkül összeillesztik és csatlakoznak a meglévő G.652.D infrastruktúrához. A meglévő hálózat egyes részeit korszerűsítő szolgáltatók számára ez azt jelenti, hogy az A1-es szálat be lehet vezetni a hozzáférési oldalon anélkül, hogy ki kellene cserélni a trönk szálát vagy megváltoztatni az illesztési eljárásokat.
Csökkentett telepítési kockázat.Az ITU-T dokumentációja a G.657 fiber-et úgy írja le, mint amely mérnökbarátabb-telepítést tesz lehetővé kevesebb utómunkával, kisebb szekrényekkel és szorosabb burkolatokkal. Helyszíni körülmények között -, ahol a kábelpályák nem mindig egyeznek a tervrajzokkal -, ez azt jelenti, hogy kevesebb a visszahívás-a csillapítási problémák miatt, amelyeket a telepítés során fellépő véletlen elhajlások okoznak.
Teljes -spektrumú működés.Az A1 támogatja az O, E, S, C és L sávokat (1260–1625 nm), ami azt jelenti, hogy a jelenlegi GPON, XGS-PON és a következő-generációs WDM-PON rendszerekkel működik hullámhossz-korlátozás nélkül.
Hogyan válasszunk: G.657.A1, A2 vagy G.652.D?
A szálválasztásnak a telepítést kell követnie, nem pedig fordítva. Íme egy gyakorlati döntési keret:
Válassza a G.652.D lehetőséget, ha:
- A kábelek útvonala csatornákban, árokban vagy légnyílásokban van, 30 mm-nél kisebb ívek nélkül.
- A hálózat túlnyomórészt távolsági{0}}vagy metró törzsből áll.
- A költségvetés optimalizálása az elsődleges hajtóerő, és a hajlítási tűrés nem aggodalomra ad okot.
Válassza a G.657.A1 lehetőséget, ha:
- Ön telepítFTTHelosztó és drop hálózatok, ahol az üvegszál áthalad a szekrényeken, felszállókon és{0}}falra szerelt hardvereken.
- Az Ön kábelútjai az elosztószekrényekben és a beltéri kábelezésben gyakori 10–15 mm-es íveket - tartalmaznak.
- Teljes visszamenőleges kompatibilitásra van szüksége egy meglévő G.652.D hálózattal.
- A telepítőcsapatok mérsékelten szűk helyeken dolgoznak, de nem ultrakompakt végpontokon.
Válassza a G.657.A2 lehetőséget, ha:
- A szálnak kis ONT dobozokba, kompakt fali aljzatokba vagy nagy-sűrűségű patch panelekbe kell tekercselnie, ahol a hajlítások általában 10 mm alá esnek.
- Ön egy nagy-szálas-számú adatközponti összeköttetést épít, nagyon szoros kábelkezeléssel.
- A telepítés előre-csatlakoztatott szerelvényeket vagy gyári-végződésű kábelt foglal magában, amelynek túl kell vészelnie a szoros tekercselést a tárolás és a kezelés során.
Gyakori beszerzési hiba az A2 megadása a teljes hálózaton "csak abban az esetben", amikor csak az utolsó 50-100 méteres leejtő kábel és a végpont találkozik 10 mm alatti kanyarral. Költséghatékonyabb megközelítés az A1 használata az elosztási szegmenshez, és az A2 lefoglalása az előfizetői végződtetéshez, ahol a szoros tekercselés koncentrálódik.
A G.657.A1 helyettesítheti a G.652.D-t?
Technikailag igen - minden olyan hálózatban, ahol a G.652.D meg van adva, a G.657.A1 használható közvetlen csereként, mert megfelel az összes G.652.D követelménynek, miközben jobb hajlítási teljesítményt ad. Az ITU-T szabvány ezen a ponton egyértelmű: Az A kategóriájú szálak átviteli és összekapcsolási tulajdonságaival megegyezőek, mint a G.652.D.
Az, hogy a G.652.D lecserélése A1-gyel van-e praktikus, a telepítéstől függ. A hosszú külső-üzemtörzsek esetében, ahol a szál soha nem találkozik szűk hajlítással, az A1-re való frissítés értéknövelés nélkül növeli a költségeket. A hozzáférés elosztásához,beltéri kábelezés, és az épületbe vagy szekrénybe belépő bármely út, a frissítés gyakran megéri, mert csökkenti a hajlítással kapcsolatos csillapítások kockázatát a telepítés során és után.
GYIK
Milyen hajlítási sugarat támogat a G.657.A1?
A G.657.A1 minimális hajlítási sugárra 10 mm. Ennél a sugárnál (egy fordulat, 1550 nm) a megengedett legnagyobb makrohajlítási veszteség 0,75 dB. Mérsékeltebb 15 mm-es sugárnál tíz fordulattal a veszteséghatár 0,25 dB-re csökken 1550 nm-en.
A G.657.A1 kompatibilis a G.652.D-vel?
Igen. A G.657.A1 teljes mértékben kompatibilis a G.652.D-vel - az ITU-T szabványban a G.652.D részhalmazaként van definiálva. Ez azt jelenti, hogy az A1 szál további veszteség vagy kompatibilitási problémák nélkül összeilleszthető és csatlakoztatható a meglévő G.652.D szálhoz.
Mi a különbség a G.657.A1 és a G.657.A2 között?
Az elsődleges különbség a minimális hajlítási sugár: az A1 10 mm-t, míg az A2 7,5 mm-t támogat. Az A2 makrohajlítási vesztesége is lényegesen alacsonyabb egyenértékű sugaraknál -, például csak 0,10 dB fordulatonként 10 mm-nél (1550 nm), szemben az A1 0,75 dB-lel. Mindkettő teljes mértékben megfelel a G.652.D. Mélyebb összehasonlításért tekintse meg a következő útmutatónkata G.657.A1 és G.657.A2 közötti különbségek.
A G.657.A1 alkalmas FTTH-hoz?
A G.657.A1-et kifejezetten FTTH és hozzáférési hálózatok telepítéséhez fejlesztették ki. Kezeli az elosztószekrényekben, az épület felszállóiban és az ejtőkábelek elvezetésében található mérsékelt íveket. Az előfizetői végponthoz -, ahol a száltekercsek kis ONT dobozokban - vannak, egyes operátorok az A2-t részesítik előnyben a szűkebb hajlítási tűrése miatt.
Mikor használjam a G.657.B3-at a G.657.A1 helyett?
A G.657.B3 mindössze 5 mm-es minimális hajlítási sugarat támogat, és nagyon rövid (1000 m alatti) elérési távolságokra készült a hozzáférési hálózatok végén -, különösen épületeken, helyiségeken belül, valamint az adatközpontok optikai összekapcsolására. A B3 szálak azonban nem teljes mértékben megfelelnek a G.652.D-nek (kompatibilisek, de eltérhetnek a kromatikus diszperziós és a PMD specifikációkban), ezért csak olyan rövid szegmensekben szabad használni őket, ahol az extrém hajlítási tűrés elengedhetetlen.
A G.657.A1 használható adatközponti kábelezéshez?
Igen. Az ITU-T G.657 2024-es kiadása kifejezetten kiterjesztette az A kategóriájú szálak alkalmazási területét az adatközponti hálózatokra. Az A1 alkalmas strukturált kábelezésre és közepes-sűrűségű foltozásra. Nagyon nagy-sűrűségű, 400G/800G-s környezetben, rendkívül szoros kábelkezeléssel, az A2 lehet jobban illeszkedik.
