Mikor használjunk felszálló száloptikai kábelt?
A felszálló száloptikai kábelt olyan épületek emeletei közötti függőleges levezetésre tervezték, ahol a kábelek olyan aknákon, vezetékeken vagy falakon haladnak át, amelyek nem részei a HVAC légkeringtető rendszernek. Ez a kábel-besorolás megfelel bizonyos tűzbiztonsági szabványoknak, ugyanakkor költséghatékony-megoldást kínál több-szintes telepítésekhez.
A felszálló kábel alkalmazások megértése
A felszállócső az épületen belüli függőleges terekre utal, amelyek lehetővé teszik a közművek számára az emeletek közötti közlekedést-liftaknák, lépcsőházak, kábelkerekek és telekommunikációs szekrények. Ezek a területek alapvetően különböznek a légterektől, mivel nem keringetik a levegőt a fűtési és szellőzőrendszerekhez.
A felszálló -besorolású üvegszálas kábelek az OFNR (Optical Fiber Nonconductive Riser) jelölést viselik. Úgy tervezték, hogy megakadályozzák a tűz függőleges terjedését a padlók között, és az ANSI/UL 1666 lángterjedési magasságra vonatkozó szabványok szerint tesztelték őket. A kábelköpeny önmaga-kialszik, hogy lángot tartson fenn, nem pedig tüzelőanyagként működik.
Elsődleges telepítési forgatókönyvek
Több-történetépítési gerinc
A felszálló kábelek kiválóan alkalmasak függőleges elosztórendszerek létrehozására az alagsori vagy földszinti telekommunikációs helyiségektől a felső emeletekig. Gondoljon rájuk úgy, mint az épület adatgerincére, amely{2}}szálakat szállít a fő elosztókerettől a közbenső elosztókeretekig minden szinten.
A gyakori telepítések a következők:
Irodaépületek, amelyek az emeleten{0}}az-szintű hálózati szekrényeket kötik össze
Lakáskomplexumok, amelyek a pincétől a lakóegységekhez kötik az üvegszálat
Szállodák, amelyek összeköttetést biztosítanak a fő{0}}végétől a vendégszobák emeletéig
Kórházak, amelyek több szinten kötik össze a szárnyakat és az osztályokat
Távközlési szekrények és aknák
Az erre a célra kialakított függőleges aknák, amelyekben csak kommunikációs berendezések találhatók, anélkül, hogy csatlakoznának HVAC-rendszerekhez, ideális felszállóvezeték-környezet. Ezek az önálló helyiségek minden emeleten nem követelik meg a légterek szigorú tűzvédelmi besorolását.
Sok épületben telekommunikációs felszállóhelyiségek találhatók{0}}átmenő tömítésekkel a padlón és a mennyezeten. A kábelszerelők a felszálló -besorolású optikai szálakat ezeken a védett függőleges útvonalakon keresztül vezethetik a csatlakozókábel prémium költsége nélkül.
Falak mögött és vezetékekben
A padlók közötti belső falüregek egy másik megfelelő alkalmazást jelentenek. Mivel ezek a terek nem részei a légkeringtető rendszereknek, a felszálló kábel megfelelő tűzvédelmet biztosít elfogadható áron. Ugyanez az elv vonatkozik a fém vagy a szintek közötti merev, nem{2}}fém vezetékekben vezetett kábelekre is.
Amikor a felszálló kábel megfelel a projektnek
Számos tényező határozza meg, hogy a felszálló kábel megfelel-e az Ön telepítésének:
Költségkeret-Tudatos projektek
A felszálló kábelek általában 30{1}}50%-kal olcsóbbak, mint az egyenértékű csatlakozók. Az üvegszálas rendszerek esetében ez a rés szűkebb, mint a rézkábeleknél, de még mindig jelentős több száz vagy több ezer láb hosszúságban. Ha a kábelút nem tartalmaz HVAC tereket, akkor nincs műszaki vagy kódkövetelmény, hogy túlköltekezzen a besorolásokra.
Megerősített nem{0}}Plenum útvonalak
Biztosítani kell a kábel útvonalát. Ha a kábelek kizárólag függőleges aknákon, felszállókon, vezetékeken vagy falakon haladnak keresztül anélkül, hogy behatolnának az ejtős mennyezet vagy a levegő visszavezetésére szolgáló megemelt padló alatti terekbe, a felszálló kábel megfelelő.
A kihívás vegyes úton jár. Sok épületpálya egy alagsorból indul, felfelé halad egy felszálló aknán, majd vízszintesen elágazik a mennyezetcsempék felett, hogy elérje a végpontokat. Ezekben az esetekben át kell váltania a kábeltípusok között, vagy a teljes csatlakozót kell használnia.
Egyszerű függőleges eloszlás
Az egyszerű padló{0}}padló-futtatású projektek vízszintes átmenetek nélkül profitálnak a legtöbbet a felszálló kábelből. A beltéri/kültéri felszállós változatok sokoldalúságot tesznek lehetővé, lehetővé téve, hogy a kábelek kívülről bejussanak az épületekbe, és függőlegesen folytatódjanak anélkül, hogy az épület burkolatán összeillesztésre kerülnének.
Riser vs. Plenum: The Critical Distinction
A felszálló- és a csatlakozókábel közötti döntés a telepítési helyekhez kötött tűzbiztonsági követelményekre összpontosít.
Tűzbiztonsági szabványok
A csatlakozókábelek szigorúbb tesztelésen esnek át az NFPA 262 szabvány szerint, mind a lángterjedést, mind a füstképződést mérve szimulált légkezelő terekben. A láng terjedését 5 lábra kell korlátozniuk, és minimális füstöt kell termelniük. Az olyan anyagok, mint a FEP (fluorozott etilén polimer), lehetővé teszik, hogy ezek a kábelek akár 500 fokos hőmérsékletet is ellenálljanak.
A felszálló kábelek megfelelnek az UL 1666 tesztnek, amelynek célja a függőleges lángterjedés megakadályozása a padlók között. Bár továbbra is tűzálló-és önoltó-, nem felelnek meg a csatlakozókábelek füstcsökkentésének, és több égési mellékterméket bocsáthatnak ki.
A helyettesítési szabály
Egy alapvető kódelv lehetővé teszi, hogy a csatlakozókábel helyettesítse a felszálló kábelt bármilyen alkalmazásban, de ennek fordítottja soha nem érvényesül. Az OFNP (Optical Fiber Nonconductive Plenum) kábelt használhatja felszállókban, aknákban vagy falakban. Az OFNR kábel beépítése azonban sérti az NEC 770. cikkét, és komoly biztonsági kockázatokat jelent.
Ez a helyettesítési képesség arra készteti a vállalkozókat, hogy csak a csatlakozókábelt raktározzák. A gyakorlat leegyszerűsíti a készletkezelést és rugalmasságot biztosít a telepítéshez, bár magasabb anyagköltséggel.
Költségmegfontolások a Fiber esetében
Ellentétben a rézkábelekkel, ahol a szigetelőanyag-cserék miatt a csatlakozós változatok lényegesen drágábbak, az optikai csatlakozókábelek ára gyakran közelebb kerül a felszállós alternatívákhoz. Az optikai szálak természetüknél fogva nem vezetőképesek, így kevesebb anyagmódosítást igényelnek, hogy megfeleljenek a magasabb tűzvédelmi szabványoknak.
Ez a szűkebb költségrés kevésbé a költségvetésről, hanem a kódmegfelelőségről és a telepítési rugalmasságról dönt. Sok projekt elég elhanyagolhatónak találja az árkülönbséget ahhoz, hogy igazolja a csatlakozókábelt az útválasztási bizonytalanságok elleni fedezetként.
Valós-telepítési példák
A konkrét forgatókönyvek vizsgálata tisztázza, mikor van értelme a felszálló kábelnek:
1. forgatókönyv: Magas{1}}felvonóakna futása
Egy 15-emeletes irodaháznak üvegszálra van szüksége az alagsori szerverszobától a tetőtéri berendezési helyiségig. A kábel kizárólag a liftaknán belül fog haladni – egy tankönyvi felszálló alkalmazás.
Mivel a felvonóaknák nem működnek levegővisszavezetőként, a felszálló kábel megfelel a kódkövetelményeknek. Az épület páncélozott felszállószálat használhat további mechanikai védelemként az esetleges tengelyveszélyekkel szemben. Teljes futás: 200 méter 12 szálas OFNR kábel.
Költségmegtakarítás a teljes költséggel szemben: Körülbelül 600-800 USD ezen a telepítésen.
2. forgatókönyv: Bérházak függőleges elosztása
A lakóépületek száloptikát igényelnek a földszinti telekommunikációs helyiségtől az egyes lakásegységekig 6 emeleten keresztül, ahol a fő felszálló kábel egy dedikált aknán, a leágazó kábelek pedig a falakon keresztül vezetnek az egységekhez.
A függőleges gerinc felszálló kábelt használ a tengelyen keresztül. Az egyes lakáscseppek falüregeken keresztül felszálló kábelt használnak. A futás egy része sem lép be a térbe. Ez egy ideális felszállókábel-alkalmazás, egyértelmű költségelőnyökkel a magasabb-besorolású alternatívákkal szemben.
3. forgatókönyv: Átmenetet igénylő vegyes útvonal
A vállalati campus épületének csatlakozásra van szüksége az alagsori adatközponttól a 3. emeleti fülkékig. Az útvonal a következőket tartalmazza:
Függőleges emelkedés a távközlési szekrényen keresztül (felszállótér)
Vízszintes elosztás a süllyesztett mennyezet felett (tér)
Két megközelítés működik:
Használjon felszálló kábelt a függőleges részhez, csatlakoztassa a csatlakozó kábelt a 3. emeleti telekommunikációs szekrényben, majd folytassa vízszintesen a csatlakozó kábellel
Használjon teljes csatlakozókábelt, hogy elkerülje a középső -illesztést
A legtöbb telepítő a magasabb kábelköltségek ellenére a 2-es opciót részesíti előnyben, mivel kiküszöböli a burkolatok összeillesztését és a kapcsolódó munkát. Az időmegtakarítás gyakran ellensúlyozza az anyagár-különbségeket.
Műszaki előírások és szabványok
A felszálló kábelre vonatkozó kódok megértése segít a megfelelő telepítés biztosításában.
NEC 770. cikk Követelmények
A National Electrical Code 770. cikke az optikai szálas kábelekkel és a futópályákkal foglalkozik, a felszállóvezeték-alkalmazásokkal pedig kifejezetten az egynél több emeleten áthaladó függőleges pályákkal foglalkozó szakaszok foglalkoznak.
A legfontosabb követelmények a következők:
A kábeleken szerepelnie kell az engedélyezett vizsgálólaboratóriumok (UL, ETL) OFNR-jegyzékének.
A kábelköpenyre nyomtatott feliratoknak egyértelműen OFNR-ként kell azonosítaniuk a kábelt (vagy FT4-et a kanadai megfelelők esetén).
A kívülről bemenő kábelek akár 50 láb hosszúságúak is lehetnek, ha burkolatban vannak lezárva, ezen túlmenően meg kell felelniük a listázási követelményeknek
Építési és tervezési jellemzők

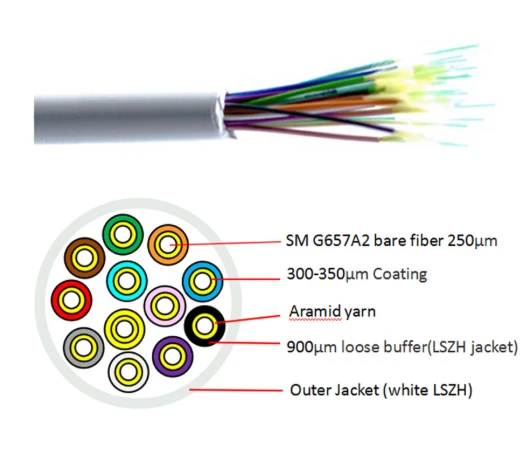

A felszálló vezetékek elosztókábelei jellemzően szoros,{0}}pufferelt szálszerkezetet használnak 900 mikronos védőbevonattal. Ez a kialakítás lehetővé teszi a csatlakozók közvetlen lezárását kiszakítókészletek vagy ventilátorszerelvények nélkül, egyszerűsítve a telepítést.
Az általános konfigurációk 2 és 144 szál között vannak, és egy-módusú és többmódusú opciók is elérhetők. A beltéri/kültéri besorolású változatok UV--ellenálló kabátokat és víz-záró anyagokat tartalmaznak, miközben megtartják a felszállócső tűzállóságát.
Az üzemi hőmérsékleti tartományok jellemzően -40 foktól +85 fokig terjednek, a legtöbb épületkörnyezethez alkalmazkodva. A kábelek minden-dielektromos konstrukciót-nem tartalmaznak fém alkatrészeket – kiküszöböli a földelési követelményeket, és védi az elektromos interferenciát.
Bevált telepítési gyakorlatok
A megfelelő telepítés maximalizálja a felszálló kábel teljesítményét és biztosítja a kódmegfelelést.
Útvonaltervezés
Vásárlás előtt dokumentálja a kábel teljes útvonalát. Határozzon meg minden helyet, amelyen a kábel áthalad:
Függőleges tengelyek és felszállók
Távközlési helyiségek
Faláttörések
Minden mennyezet feletti vagy padló alatti terület
Ha bármely rész megfelelő térnek -a HVAC-rendszerek levegőkeringetésére használt területnek-adja meg, akkor ehhez a szegmenshez vagy az egészhez csatlakozókábelre lesz szüksége. Ellenőrizze a térbesorolást az épületfelügyelettel vagy az illetékes hatósággal (AHJ).
Kezelés és támogatás
A telepítés során tartsa be a hajlítási sugárra vonatkozó előírásokat. A húzás közbeni túlzott húzóterhelés belsőleg károsíthatja a szálakat látható külső jelek nélkül. Rendszeres időközönként használjon megfelelő kábeltartókat a gyártó előírásai szerint.
Hosszabb függőleges futásokhoz alkalmazzon feszültségmentesítőt a tetején, nehogy a kábel súlya megterhelje a csatlakozási pontokat. A minőségi felszállóvezetékek nagy ütésállósága bizonyos alkalmazásokban szükségtelenné teheti a belső átvezetést, bár a védőcső továbbra is további védelmet nyújt.
Tesztelés és dokumentálás
A telepítés után ellenőrizze az összes szálat egy optikai idő{0}}domain reflektométer (OTDR) segítségével a jel integritásának ellenőrzéséhez. Kövesse az ANSI/NECA/BICSI 568 elfogadott iparági gyakorlatát a kereskedelmi épületek távközlési kábelezésének és az ANSI/NECA/FOA 301 szabványnak az optikai kábelek telepítéséhez és teszteléséhez.
Vezessen részletes nyilvántartást, amely bemutatja:
Kábeltípus és tűzállóság (OFNR)
Gyártói és UL listás információk
A telepítés dátuma és a személyzet
Vizsgálati eredmények és elfogadási kritériumok
Útvonal-dokumentáció térbesorolással
Gyakori hibák, amelyeket el kell kerülni
Számos telepítési hiba kódsértést vagy biztonsági problémákat okozhat.
Felszálló kábel használata plenum terekben
Ez jelenti a legsúlyosabb szabálysértést,{0}}ha a felszálló vezetékek a csarnokban égnek, a füst és a mérgező gőzök szétterjedhetnek a HVAC-rendszereken keresztül az egész épületben. Az építési felügyelők ezt azonnal jelzik. A javítások teljes kábelcserét igényelnek jelentős költséggel.
Ha bizonytalan az űrbesorolást illetően, forduljon a helyi kódextisztviselőkhöz. Sok telepítő alapértelmezés szerint a csatlakozó kábelt választja, ha bármilyen kétség merül fel a légkezelő rendszer integrációjával kapcsolatban.
A listán nem szereplő kábelkorlátozások figyelmen kívül hagyása
Az épületekbe belépő kültéri vagy nem jegyzett kábelek csak 50 lábra nyúlhatnak el a bejárati ponttól, mielőtt a listán szereplő kábelösszekötést igényelnének. A kódproblémák elkerülése érdekében gondosan tervezze meg az átmeneti pontokat.
Beltéri és kültéri követelmények keverése
A szabványos felszálló kábel nem rendelkezik UV-védelemmel és vízállósággal a kültéri expozícióhoz. Ha a kábeleknek kültéri környezetből beltéri környezetbe kell átállniuk, adja meg a beltéri/kültéri felszállóvezeték-változatokat, vagy tervezzen vezetékeket a kültéri részekhez.
Kilátás a jövőbeli módosításokra
Az épületek felhasználása idővel változik. Egy ma nem{1}}ellátó tér a jövőbeli felújítások során a légkeringtető rendszerek részévé válhat. Egyes projektek a csatlakozókábelt a jövőbeni -szigetelésként határozzák meg a magasabb kezdeti költségek ellenére.
Határozati Keretrendszer
Használja ezt a szisztematikus megközelítést annak meghatározására, hogy a felszálló kábel megfelel-e az Ön projektjének:
1. lépés: Térképezze fel a teljes kábelútját
Vázolja fel az útvonalat a kiindulóponttól a célig. Határozzon meg minden típusú teret, amelyen a kábel áthalad. Fontolja meg az építési terveket, és ha lehetséges, ellenőrizze a tereket.
2. lépés: Osztályozza az egyes tereket
Minden szegmenshez:
HVAC levegő keringtetésére használják? → Csatlakozókábel szükséges
Ez egy függőleges tengely, amely nem a HVAC része? → Felszálló kábel megengedett
Átmegy a falakon a padlók között? → Felszálló kábel megengedett
Bizonytalan a légkezeléssel kapcsolatban? → Használjon csatlakozókábelt
3. lépés: Értékelje az átmeneti pontokat
Ha az útvonalon keveredik a felszálló{0}}megfelelő terei és a légtér, válasszon a következők közül:
Különböző kábeltípusok illesztése átmeneteknél (burkolatot, munkát igényel)
Teljes csatlakozókábel használata (magasabb anyagköltség, egyszerűbb telepítés)
A legtöbb szakember azt javasolja, hogy az összetett útvonalakon a teljes felületet használja, hogy elkerülje a terepi toldásokat, és elkerülje a kérdéseket az ellenőrzések során.
4. lépés: Fontolja meg a projekt gazdaságosságát
Számítsa ki a teljes költséget, beleértve:
Anyagár-különbségek (felszállócső vs. plénum)
Vegyes kábeltípusok használata esetén az illesztési munka
Ellenőrzési és tesztelési idő
Újradolgozást igénylő kódsértések kockázata
Kifejezetten a száloptikák esetében az anyagköltség-különbség gyakran kevésbé számít, mint a telepítési munka és a hosszú távú rugalmasság-.
5. lépés: Ellenőrizze a joghatósággal rendelkező hatóságnál
A döntések véglegesítése előtt erősítse meg a kábelválasztást az alábbiakkal:
Helyi építésfelügyeleti osztályok
Tűzoltó marsallok
Az épület tulajdonosi követelményei
A biztosítási szolgáltató specifikációi
Egyes joghatóságok vagy biztosítási kötvények még olyan helyeken is előírják a csatlakozókábelt, ahol a kód technikailag lehetővé teszi a felszállóvezetéket, különösen nagy{0}}lakású épületekben, például kórházakban és iskolákban.
Gyakran Ismételt Kérdések
Használhatok felszálló kábelt egy csak kétszintes épületben?
Igen, egy kivétellel: Az OFNG vagy OFN típusú kábelek egy- vagy két-szintes lakások több emeletén áthatoló függőleges pályákba is telepíthetők, felszálló besorolás nélkül. A kereskedelmi épületekhez azonban még két emelet között is megfelelő felszálló{3}}kábelre van szükség.
Mi történik, ha nem megfelelő típusú kábelt használok?
A felszálló kábel használata ott, ahol a csatlakozóaljzatra van szükség, sérti a Nemzeti Elektromos Szabályzatot, és tűzbiztonsági veszélyt jelent. A sikertelen épületellenőrzés költséges újratelepítést igényel, és a nem megfelelő kábeltípusok hatással lehetnek a biztosítási fedezetre, ha tűz keletkezik.
Hogyan lehet azonosítani a felszálló kábelt a telepítés után?
Keresse meg a köpenyjelöléseket,{0}}a felszálló kábeleken az „OFNR” vagy a „CMR” felirat látható rendszeres időközönként a kábel hossza mentén. Ezeket a jelöléseket kód írja elő, és tartalmazzák a gyártó adatait és az UL listaszámokat.
Létezik beltéri/kültéri felszálló kábel?
Igen, a beltéri/kültéri felszállós{0}}kábelek egyesítik az OFNR tűzvédelmi besorolást UV-védelemmel és vízzáró anyagokkal{1}}. Ideálisak olyan telepítésekhez, amelyek kültéri környezetről beltéri környezetre váltanak át anélkül, hogy az épület belépési pontjain összeillesztésre lenne szükség.
A helyes döntés meghozatala
A felszálló száloptikai kábel meghatározott célt szolgál a hálózatok kiépítésében, -költséghatékony tűzbiztonságot- biztosítva a nem -tereken keresztül történő függőleges vezetékeknél. A kábeltípus akkor működik jól, ha a telepítési útvonal egyértelműen meghatározott, és elkerüli a levegő keringetését.
Minél szorosabban tudja meghatározni a kábel útvonalát és megerősíteni a helybesorolást, annál biztosabban választhat felszálló kábelt, és megtakaríthatja a költséget. Bármilyen kétértelmű útválasztással vagy esetleges jövőbeni módosítással járó projektek gyakran indokolják a csatlakozókábel többletköltségét az általa nyújtott rugalmasság miatt.
Végső soron a megfelelő kábelválasztás egyensúlyban tartja a kódmegfelelőséget, a költségvetési korlátokat és a telepítés praktikusságát. Kezdje alapos útvonaldokumentációval, ellenőrizze a területbesorolást az építésügyi hatóságokkal, és válassza ki a követelményeknek megfelelő kábelt, miközben leegyszerűsíti a telepítési folyamatot.
