Tűzálló, többcsöves egyköpenyes, egy páncélozott kábel
A Fire Resistant Multi tube Single Jacket Single Armored Cable általános szerkezete egy központi cső típusú. A központi csövet egyetlen réteg kör alakú acélhuzal páncélozzák, amelyeket kívülről csavarnak, majd hosszirányban acélszalaggal páncélozzák.
Tűzálló többcsöves duplaköpenyű, egy páncélozott kábel
A tűzálló többcsöves duplaköpenyes egypáncélkábel általános szerkezete kettős köpenyű és laza csöves SZ-szálú, a kábel extrudált égésgátló belső köpeny az acélszalag után páncélozott, acélszalaggal extrudált égésgátló külső köpeny az átfogó védelme érdekében a kábelt.
Tűzálló többcsöves dupla kabátos dupla páncélozott kábel
A Fire Resistant Multi tube Double Jacket Double Armored Cable általános szerkezete dupla burkolatú és laza csöves SZ-szálú szerkezet. A kábelmag belső köpenyét hosszirányban alumíniumszalagos páncélozással burkolják, majd égésgátló burkolattal extrudálják, míg a külső acélszalagos páncélzatot égésgátló burkolattal extrudálják, hogy átfogó védelmet biztosítsanak.

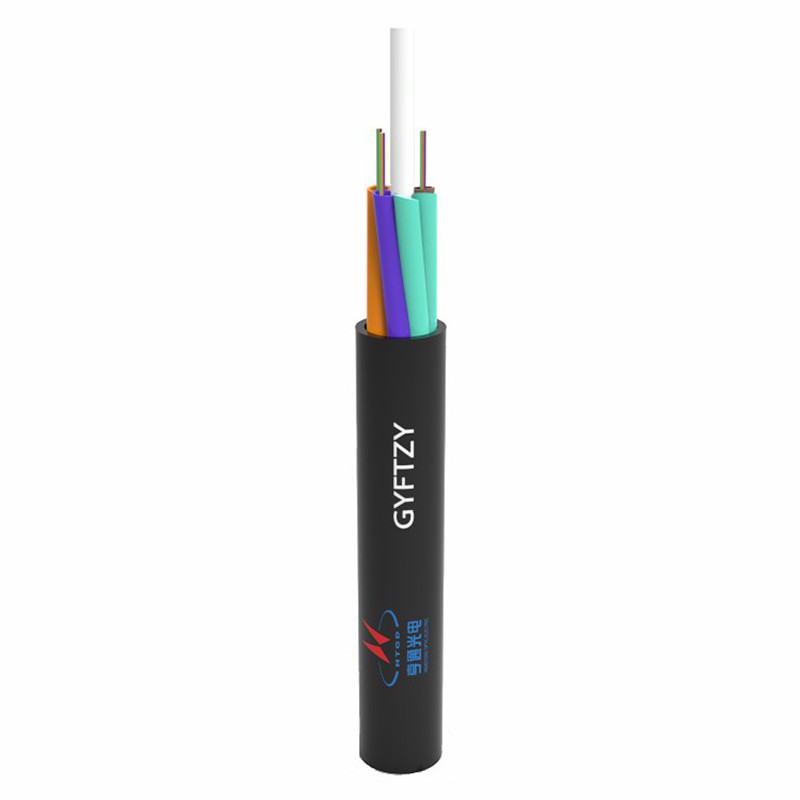

Tűzálló többcsöves egyköpenyes kábel
A tűzálló többcsöves egyköpenyes kábel összességében laza csöves SZ-szálú szerkezettel rendelkezik, és a kábelmagból extrudált égésgátló köpeny átfogó védelmet nyújt a szálkábel számára.
Tűzálló FRP szilárdságú tag egykabátos fém páncélozott kábel
Tűzálló FRP szilárdságú, egyköpenyes fém páncélkábel egésze laza cső SZ-szálú szerkezettel rendelkezik, és a kábelen kívüli alumínium szalag / acél szalag páncélzat lángálló burkolattal van extrudálva, hogy átfogó védelmet nyújtson.
Tűzálló középső cső egyköpenyes acélszalag páncélozott kábel
A teljes tűzálló középső cső egyköpenyes acélszalagos páncélkábel központi csőszerkezettel rendelkezik. A központi cső külső acélszalagja páncélozott, majd párhuzamos acélhuzalokkal lángálló burkolatot extrudálnak az optikai kábel átfogó védelme érdekében.
Bevezetés
A technológia és az infrastruktúra folyamatosan fejlődő világában a tűzálló kábelek jelentőségét nem lehet túlbecsülni. Ezeket a kábeleket úgy tervezték, hogy ellenálljanak a szélsőséges hőmérsékleteknek és megakadályozzák a tűz terjedését, biztosítva az emberek és az értékes eszközök biztonságát.
A tűzálló kábelek alapelvei
A tűzálló kábeleket úgy tervezték, hogy ellenálljanak a tűz hatásainak, és megőrizzék működőképességüket kritikus helyzetekben. Hatékonyságuk alapelvei speciális anyagok és építési technikák kombinációját foglalják magukban.
Íme a tűzálló kábelek alapelvei
1. Hőálló szigetelőanyagok
A tűzálló kábelek elsődleges elve a magas hőmérsékletnek ellenálló szigetelőanyagok használatában rejlik. Ezek az anyagok gyakran szervetlenek, és tartalmazhatnak ásványi alapú kerámiát vagy más tűzálló vegyületeket. A szigetelés védőgátként működik, megakadályozva, hogy a kábel magja szélsőséges hőhatásnak legyen kitéve.
Fedezze fel a páratlan biztonságot és megbízhatóságot a Znergycable-vel, a vezető kábelgyártójával Ausztráliában. Büszkék vagyunk arra, hogy csúcsminőségű kábeleket készítünk, amelyek megfelelnek a legmagasabb minőségi és tűzállósági szabványoknak.
2. Réteges felépítés
A tűzálló kábelek általában réteges kialakításúak, és minden réteg egy meghatározott célt szolgál. A külső réteg gyakran lángálló anyagból készül, amely ellenáll a közvetlen tűznek. A belső rétegek további szigetelést vagy szerkezeti támogatást nyújthatnak. Ez a réteges felépítés javítja a kábel tűzálló képességét és megőrzi integritását.
3. Halogénmentes készítmények
A hagyományos kábelek mérgező halogéngázokat, például klórt és brómot bocsátanak ki tűz hatására. A tűzálló kábelek gyakran halogénmentes anyagokat használnak, hogy a tűz során minimálisra csökkentsék a káros gázok kibocsátását. Ez különösen fontos olyan környezetben, ahol az emberi biztonság az elsődleges szempont.
4. Ásványi szigetelés
Egyes tűzálló kábelek, úgynevezett Mineral Insulated Cables (MIC), egyedi felépítésűek. Rézvezetőkből állnak, amelyeket erősen összenyomott, általában magnézium-oxidból készült szigetelőpor vesz körül. Ez az ásványi szigetelés nemcsak kiváló tűzállóságot biztosít, hanem biztosítja a kábel tartósságát és hosszú élettartamát is.
5. Páncél a fizikai védelemhez
Egyes tűzálló kábelek páncélozott szerkezettel rendelkeznek, amely fémréteget tartalmaz a kábelmag körül. Ez a páncél további védelmet nyújt a fizikai sérülésekkel szemben, például zúzódás vagy ütközés ellen. A páncélozott kialakítás alkalmassá teszi ezeket a kábeleket olyan zord környezetben történő használatra, ahol a mechanikai igénybevétel aggodalomra ad okot.
6. Alacsony füstkibocsátás
A tűzálló kábeleket gyakran úgy tervezték, hogy tűznek kitéve minimális füstöt bocsátanak ki. Ezt olyan anyagok használatával érik el, amelyek égés közben alacsony füstöt termelnek. A füstkibocsátás csökkentése kulcsfontosságú a láthatóság megőrzésében és a kiürítési erőfeszítések elősegítésében tűzvészhelyzetben.
7. Az elektromos integritás fenntartása
A tűzállóságon túl a tűzálló kábeleket úgy tervezték, hogy megőrizzék elektromos integritásukat tűzesemény alatt. Ez biztosítja, hogy a kritikus rendszerek továbbra is működjenek, lehetővé téve a vészhelyzeti reagáló rendszerek, riasztók és egyéb alapvető berendezések működését tűz esetén.
A tűzálló kábelek típusai
1. Ásványi szigetelésű kábelek (MIC)
Építkezés:Rézvezetők, amelyeket erősen összenyomott magnézium-oxid szigetelőpor vesz körül.
Főbb jellemzők:Kivételes tűzállóság, tartósság és hosszú élettartam.
Alkalmazások:Kritikus környezetek, ahol elengedhetetlen a tűzállóság és a megbízhatóság.
2. Tűzálló etilén-propilén gumi (FR-EPR) kábelek
Építkezés:Szintetikus gumi szigetelés tűzálló tulajdonságokkal.
Főbb jellemzők:Kivételes tűzállóság, alkalmas kritikus környezetekre.
Alkalmazások:Ideális olyan helyzetekben, ahol az energiaátvitel fenntartása tűzesemény alatt kulcsfontosságú.
3. Tűzálló vezérlőkábelek
Építkezés:Különféle konfigurációk tűzálló anyagokkal.
Főbb jellemzők:Tűzjelző rendszerekben, vészvilágításban és kritikus vezérlési alkalmazásokban való használatra tervezték.
Alkalmazások:Biztosítja a megbízható teljesítményt olyan helyzetekben, amikor a vezérlőrendszereknek továbbra is működniük kell tűz esetén.
4. Tűzálló tápkábelek
Építkezés:Különféle kivitelek a tűzállóságra összpontosítva.
Főbb jellemzők:Tűz esetén is zavartalan áramátvitelt biztosít.
Alkalmazások:Kritikus infrastruktúrák, például kórházak, adatközpontok és ipari létesítmények, ahol a folyamatos áramellátás elengedhetetlen vészhelyzetekben.
A száloptikai kábel tűzállósági besorolásának és burkolati lehetőségeinek megismerése
Az optikai kábelek tűzállósági besorolásának és köpenyopcióinak megértése alapvető fontosságú az optimális teljesítmény és biztonság érdekében. Ez a műszaki útmutató átfogó áttekintést nyújt ezekről a tényezőkről, a kábelek rugalmasságára és átvitelére gyakorolt hatásaikról, valamint tippeket ad a megalapozott kiválasztási döntések meghozatalához.
Melyek a különböző típusú optikai kábelköpenyek?
A száloptikai kábelköpenyek alapvető szerepet játszanak a kábelen belüli érzékeny szálak környezeti veszélyekkel szembeni védelmében és az optimális teljesítmény biztosításában. Úgy tervezték, hogy ellenálljanak a különböző körülményeknek, a magas hőmérséklettől a korrozív anyagokig. A kábel konkrét alkalmazása és elhelyezkedése határozza meg a használt köpeny típusát. Ebben a cikkben a száloptikás kábelköpenyek különféle típusaival fogunk foglalkozni, beleértve a teljes besorolású, felszállós, általános célú és beltéri, kültéri és alacsony füsttartalmú, valamint az LSZH (Low Smoke Zero Halogen) köpenyeket.
Plenum-besorolású optikai kábelköpenyek
A Plenum-besorolású kabátokat kifejezetten a légtérben való használatra tervezték, amelyek a fűtési és légkondicionáló rendszerek légáramlását elősegítő területek, jellemzően a szerkezeti mennyezet és a lehajtható mennyezet közötti térben. Ezek a kabátok olyan anyagokból készülnek, amelyek ellenállnak az égésnek és korlátozzák a tűz esetén keletkező füst mennyiségét.
Riser besorolású optikai kábelköpenyek
A felszállóképességű köpenyek függőleges felszállós alkalmazásokhoz használhatók, például kábelek vezetésére a padlók között, felszállókon vagy függőleges aknákon keresztül. Ezeket a kabátokat úgy tervezték, hogy megakadályozzák a tűz egyik emeletről a másikra való átterjedését, és jellemzően robusztusabbak, mint az általános célú kabátok.
Általános célú és beltéri optikai kábelköpenyek
Az általános célú és beltéri köpenyeket olyan üvegszálas kábelekhez használják, amelyeket védett környezetben, például épületeken belül telepítenek. Előfordulhat, hogy ezek a köpenyek nem rendelkeznek ugyanolyan tűzálló tulajdonságokkal, mint a csatlakozó vagy felszálló kabátok, de eltakarják az optikai szálakat a fizikai sérülésektől.
Kültéri és füstmentes optikai kábelköpenyek
A kültéri köpenyeket úgy tervezték, hogy megvédjék az optikai kábeleket az olyan durva környezeti feltételektől, mint az UV-sugárzás, a víz és a szélsőséges hőmérséklet. Az alacsony füsttartalmú kabátok viszont minimális mennyiségű füstöt és mérgező gázokat bocsátanak ki tűznek kitéve, így biztonságosabb választás a sűrűn lakott környezetben.
LSZH (Low Smoke Zero Halogen) optikai kábelköpenyek
Az LSZH kabátok egyedi vegyületekből készülnek, amelyek minimális füstöt bocsátanak ki, és tűznek kitéve nem bocsátanak ki halogént. Ezek a kabátok ideálisak olyan alkalmazásokhoz, ahol a biztonság mellett a teljesítmény is aggodalomra ad okot, például zárt és rossz szellőzésű helyeken.
Hogyan befolyásolják a tűzvédelmi besorolások az optikai kábel kiválasztását?
Az optikai kábelek kiválasztása több tényező alapos mérlegelését igénylő feladat, ezek közül az egyik a kábelköpeny tűzállósága. A kábel tűzállósági besorolása jelentősen befolyásolhatja annak alkalmasságát bizonyos környezetekben és alkalmazásokban. A különböző tűzállósági besorolások megértése, a nemzeti elektromos előírásoknak való megfelelés, a különböző kábeltűz-besorolások megkülönböztetése, valamint e besorolások tűz esetén bekövetkező következményeinek felismerése mind kritikus szempontok a megalapozott kábelválasztás során.
Az Optical Fiber Nonconductive Plenum (OFNP) és az Optical Fiber Nonconductive Riser (OFNR) az optikai kábelekhez használt két tűzállósági besorolás. Az OFNP kábelek a legmagasabb tűzállósággal rendelkeznek, és alkalmasak légterekben, például légcsatornákban és szellőzőaknákban történő használatra. Az OFNR kábeleket ezzel szemben felszálló alkalmazásokhoz tervezték, például függőleges aknákhoz, ahol segítenek megakadályozni a tűz átterjedését a padlók között.
A nemzeti elektromos előírásoknak való megfelelés a tűzvédelmi követelményekre vonatkozóan
A nemzeti elektromos előírások által előírt tűzvédelmi követelmények meghatározott száloptikai kábelek használatát írják elő tűzállósági besorolásuk alapján. Ezeknek a kódoknak való megfelelés elengedhetetlen a biztonság garantálásához és a tűzzel kapcsolatos kockázatok minimalizálásához. A kódok meghatározzák az épület vagy létesítmény különböző részein használandó kábel típusát (OFNP, OFNR).
Megkülönböztetés a csatlakozó, a felszálló és az általános célú kábel tűzállósági besorolása között
Az optikai kábelek tűzállósági besorolása a legfontosabb a különböző telepítésekhez való alkalmasságuk meghatározásakor. Az alábbi táblázat különbséget tesz a csatlakozó, a felszálló és az általános célú kábel tűzállósági besorolása között:
|
Kábel típusa |
Tűzvédelmi minősítés |
|
Plénum |
A csatlakozókábeleket úgy tervezték, hogy korlátozzák a láng terjedését és a füstkibocsátást tűz esetén. Alkalmasak légkezelő terekben, például légterű helyiségekben. |
|
Emelkedő |
A felszállóképességű kábelek lángállóak, és függőleges aknákban vagy egyik emeletről a másikra történő használatra készültek. Ellenállnak a tűz terjedésének, de nem olyan szigorúak, mint a csatlakozókábelek. |
|
Általános rendeltetésű |
Az általános célú kábelek nem alkalmasak csatlakozóterekben vagy felszállókban való használatra. Jellemzően nem légterű, nem felszálló beltéri területeken használják, ahol kevésbé szigorúak a tűzbiztonsági követelmények. |
Szálkábel külső burkolatának anyagai és hogyan válasszunk?
A szálkábel külső köpenyének fő feladata, hogy megvédje az optikai kábelben lévő optikai szálakat a külső sérülésektől.
Követelmények
Tehát az optikai kábel külső köpenyének anyaga ellenáll a napsütésnek és az esőnek, és nem repedhet meg az ultraibolya sugárzás miatt. Ugyanakkor rendelkeznie kell bizonyos szakító- és hajlítási képességekkel, valamint ellenállnia kell az építés közbeni kopásnak és a kémiai korróziónak a felhasználástechnikában.
Közönséges köpenyanyagok
Számos elterjedt kábelkülső burkolat anyaga a PVC, PE, LSZH, AT és rágcsálók elleni védőburkolat.
PVC
A PVC a legszélesebb körben használt optikai kábel külső köpenyanyaga. Jó teljesítményű, jó vegyszerállósággal és időjárásállósággal, alacsony költséggel, alacsony gyúlékonysággal rendelkezik, és megfelel az általános alkalmak követelményeinek. A PVC-burkolatú optikai kábel azonban égéskor sűrű füstöt termel, ami nem környezetbarát.
PE
A polietilén burkolat anyagai szagtalanok, nem mérgezőek, viaszszerűek. Kiváló alacsony hőmérsékleti ellenállással rendelkezik (a legalacsonyabb hőmérséklet elérheti a -100~-70 fokot), jó a kémiai stabilitása, és ellenáll a legtöbb savnak és lúgnak (oxidációnak nem ellenálló) A sav természete). Szobahőmérsékleten oldhatatlan általános oldószerekben, alacsony a vízfelvétele és kiváló elektromos szigetelése.
A PE szálas kábel külső köpenyének alacsony sűrűsége, jó légáteresztő képessége, kiváló szigetelése és UV-állósága miatt gyakran használják kültéri környezetben. A PE szálas kábel külső köpenyének sűrűsége alapján létezik még MDPE (közepes sűrűségű) és HDPE (nagy sűrűségű).
LSZH
Az LSZH (low smoke zero halogen) szervetlen töltőanyagokkal (alumínium-hidroxid, magnézium-hidroxid) töltött égésgátló köpenyanyag. Az LSZH köpenyű optikai kábel nem csak az éghető anyagok koncentrációját képes hígítani, hanem az égés során keletkező hőt is elnyeli, és egyben nem éghető oxigénzárat is képes létrehozni.
Az LSZH optikai kábel kiváló égésgátló tulajdonságokkal rendelkezik, égés közben kevés füst, nincs mérgező fekete füst, nincs korrozív gázszivárgás, jó szakítószilárdság, olajállóság és puhaság, kiváló nagy nyomásállóság, égésgátló követelményeket támasztó környezetre alkalmas és feszültségigényes ellenállás . Hátránya, hogy az LSZH köpeny könnyen repedhet.
NÁL NÉL
Az AT anyagú optikai kábel külső burkolata a PE-hez adalékok hozzáadásával nyerhető. Ez a fajta köpeny jó nyomkövetési teljesítményt nyújt, így a nagyfeszültségű vezetékes környezetben általában használt optikai kábelnek AT anyagú köpenyre van szüksége.
Rágcsálóellenes
Egy másik elterjedt optikai kábel burkolóanyag a rágcsálók elleni anyag, amelyet alagutakban és földalatti projektekben fektetett optikai kábelekhez használnak. A mechanizmus kémiai és fizikai védelemre oszlik. Közülük tiszteletreméltóbb módszer a fizikai védelem, a rágcsálócsípés megelőzésére pedig aramidfonal és fém páncélozott anyagok használhatók.
Anti-Flame
Ha száloptikai kábelt bányákban vagy más biztonsági környezetben használnak, az optikai kábel jó lángálló tulajdonságai elengedhetetlenek. Az égésgátló optikai kábel egy lángálló polietilén köpeny anyaga a hagyományos optikai kábel polietilén köpenyanyaga helyett, így az optikai kábel égésgátló tulajdonságokkal rendelkezik.
Válassza a Fiber kábel külső köpenyét
- Alkalmazási környezet
A beltéri optikai kábelek PVC-vel, a kültéri száloptikai kábelek pedig PE-vel burkolhatók. Ha égésgátló szükséges, akkor LSZH, égésgátló anyagok használhatók.
Meleg és párás területeken, súlyos rágcsálók által károsított területeken és a tengerfenéken páncélozott optikai kábelnek kell lennie.
- Fektetési módszer
Telepítési és építési szempontból a PE-köpenyű szálkábel alkalmas fej feletti vagy csővezeték-fektetésre. A dupla acélszalaggal burkolt páncélzat és a hosszirányban tekercselt hullámos acélszalag alkalmas közvetlen földbe fektetésre. Míg az acélhuzal páncélozott (SWA) száloptikai kábel alkalmas víz alatti fektetésre.
A mi gyárunk
A Hengtongnak több mint 70 teljes tulajdonú vállalata és holdingtársasága van (ebből 5 a sanghaji, hongkongi, Shen Zhen és indonéz tőzsdén jegyzett), 12 gyártóbázissal Európában, Dél-Amerikában, Afrikában, Dél-Ázsiában és Délkelet-Ázsiában. . A Hengtong a világ több mint 40 országában és régiójában működtet értékesítési irodákat, és több mint 150 országba és régióba szállít termékeket.
GYIK
K: Mi az a tűzálló kábel?
K: Mi a kétféle tűzálló kábel?
K: Milyen kábelek tűzveszélyesek?
4C+E 4mm2 BC Cl5/MICA/XHF-110/HFS-110-TP Fire Rated Red, 1kV Cikkszám: 1504HFSMICA-FLEX.
4C+E 6mm2 BC Cl5/MICA/XHF-110/HFS-110-TP Fire Rated Red 1kV SKU: 1506HFSMICA-FLEX.
4C+E 10mm2 BC Cl5/MICA/XHF-110/HFS-110-TP Fire Rated Red 1kV SKU: 1510HFSMICA-FLEX.
K: Mi a két leggyakoribb kábeltűz-besorolás?
K: Milyen anyagot használnak tűzálló kábelekhez?
K: Mi a különbség a tűzálló és a tűzálló között?
K: Mi a PVC kábel tűzállósága?
K: Hogyan lehet egy kábelt tűzállóvá tenni?
K: Mit jelent a CMR a kábelen?
A CMR kábel a "kommunikációs többcélú kábel, felszálló kábel" rövidítése. Ez az NEC 800. cikkében meghatározott kábelköpeny tűzállósági besorolása. A CMR kábelt "felszállóvezetéknek" is nevezik, és úgy tervezték, hogy megakadályozza a tüzek átterjedését a padlók között felszállóvezetékeken vagy függőleges aknákon keresztül.
K: Milyen típusú optikai kábelek vannak, és hol használják őket?
Az optikai kábel leggyakoribb típusa az alkalmazástól függ. A többmódusú optikai szálat (MMF) gyakran használják általános célokra, mivel olcsóbbak és alkalmasak az adatközpontokban való rövidebb távolságokra. Az egymódusú kábel azonban elterjedtebb a nagy távolságú és nagy sávszélességű alkalmazásokban.
K: Milyen típusú kábelek használnak alacsony füst- és tűzálló anyagokat?
Az LSZH kábel/huzal olyan kábelekre vonatkozik, ahol a kábelköpeny és a szigetelés olyan anyagokból készül, amelyek alacsony/korlátozott füstöt és nem mérgező halogéneket bocsátanak ki tűznek vagy magas hőmérsékletnek kitéve.
K: Melyek az optikai kábelek különböző típusai?
K: Mi a másik neve a tűzálló kábelnek?
Legyen szó tűzálló, lángálló, tűzálló, hőálló, LSZH, áramköri integritás vagy tűztúlélő kábelekről, ezek a sokoldalú alkatrészek jelentősen hozzájárulnak a tűzbiztonsághoz és az elektromos rendszerek általános megbízhatóságához.
K: Mi az optikai kábel eltemetésének kódja?
K: Mekkora az optikai kábel maximális távolsága?
Bár a száloptikai kábel maximális távolságát a csillapítás és a diszperzió egyaránt befolyásolja, a legtöbb alkalmazás esetében a száloptikai kábelek maximális távolsága körülbelül 62,14 mérföld (100 kilométer).
K: Mihez csatlakozik az optikai kábel?
K: Az optikai kábel idővel leromlik?
K: Miért temeti el az optikai kábelt?
K: Mi az optikai kábel három típusa?
K: Milyen mélyen vannak eltemetve az optikai vezetékek?
