Leírás

Műszaki paraméterek

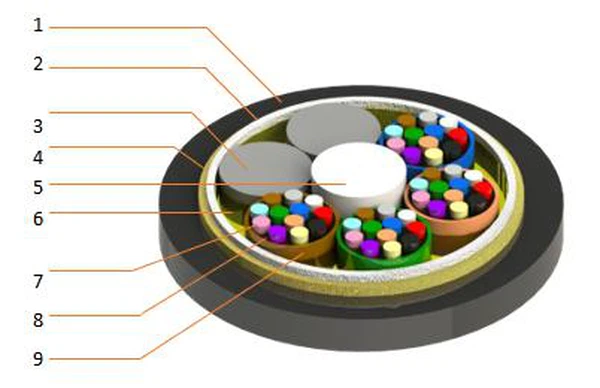

Többcsöves Single Jacket ADSS kábel

1-Kabát

2-Vízelzáró szalag

3-Töltőrúd

4-Aramid fonal

5-Középerős tag

6-Kábeltöltő keverék

7-Optikai szál

8-Csőtöltő keverék

9-Laza cső

Jellemzők

Támogatja a rövid fesztávú (kb. 150 m) önhordó fej feletti fektetést, kiküszöböli az acélpászma beépítését, magas építési hatékonyság

Minden közepes nem fém szerkezet az erős elektromos erózió és a természetes környezeti villám behatolásának megakadályozására, magas biztonsági teljesítmény

Aramid páncél erősítésű, kiváló szakítószilárdság, jó oldalnyomásállóság

Műszaki jellemzők

Fiber count-span	Minimális hajlítási sugár (mm)		Kábel átmérő (mm)	Kábel súlya (kg/km)	Szakítószilárdság MAT/RTS kifejezés (KN)	Crush Hosszú/rövid távú (N/100 mm)
Fiber count-span	A telepítés során	Telepítés után	Kábel átmérő (mm)	Kábel súlya (kg/km)	Szakítószilárdság MAT/RTS kifejezés (KN)	Crush Hosszú/rövid távú (N/100 mm)
2~36-100m	25D	15D	9.5	67	2.0/5.0	300/1000
38~72-100m	25D	15D	9.7	72	2.0/5.0	300/1000
96-100m	25D	15D	11.1	98	2.5/6.3	300/1000
144-100m	25D	15D	13.5	148	3.5/9.0	300/1000

Fiber átviteli teljesítmény

Kábelt optikai szál

(dB/km)

62,5 um

(850nm/1300nm)

50um

(850nm/1300nm)

G.652

(1310nm/1550nm)

G.655

(1550nm/1625nm)

Max csillapítás

3.5/1.5

0.36/0.22

0.22/0.26

Tipikus érték

3.0/1.0

0.35/0.21

0.21/0.24

Megjegyzések

1.D a kábel átmérőjét jelöli;
2. A fenti paraméterek tipikus értékek;
3. A kábel specifikációja az ügyfél igényei szerint tervezhető.

Környezeti jellemzők

• Szállítási/tárolási hőmérséklet: -40 foktól +70 fokig

Alkalmazások

• Elektromos környezet, villámveszélyes terület.

Csomagolás és dob

• Normál hossz: 2,000m; más hosszúságok is kaphatók.
• A kábelek fadobokba vannak csomagolva, és az ügyfél igényei alapján is elkészíthetők.

Tesztelés

Optikai kábeltesztelési szolgáltatásaink közé tartoznak, de nem kizárólagosan:

OTDR teszt:Használjon optikai időtartomány reflektométert (OTDR) az optikai kábelek tesztelésére, hogy észlelje az optikai szál veszteségét, visszaverődését és csatlakozási minőségét, így segít megtalálni az optikai kábel hibapontjait és problémáit.

Optikai teljesítmény teszt:Végezzen optikai teljesítménytesztet az optikai kábeleken, hogy megbizonyosodjon arról, hogy az optikai jelek intenzitása megfelel a szabványos követelményeknek, és biztosítja a kommunikáció minőségét.

Optikai kábel feszítési és nyomóvizsgálatok stb.

Szolgáltatás

Személyre szabott szolgáltatások:A Hengtong személyre szabott, testreszabott optikai kábeltermékeket és megoldásokat kínál ügyfeleinek, az ügyfelek igényeinek és követelményeinek megfelelően tervezve és gyártva, biztosítva, hogy a termékek teljes mértékben megfeleljenek a projekt igényeinek.

Minőségbiztosítás:A Hengtong szigorúan ellenőrzi a minőséget a gyártási folyamat során annak biztosítása érdekében, hogy a termékek megfeleljenek a nemzetközi szabványoknak és a vevői követelményeknek, hogy megbízható termékeket és minőségi szolgáltatásokat nyújtsanak.

Garantáljuk, hogy a gyártás az Ön igényeinek megfelelően történik, kérdéseivel, minőségi problémáival bármikor fordulhat hozzánk, és mi kielégítő választ és kezelést adunk Önnek.

Partner

GYIK

K: Mi határozza meg az ADSS optikai kábel fesztávját?

V: Az ADSS optikai kábel (teljes dielektromos önhordó optikai kábel) fesztávja a két támasztópont közötti távolságra vonatkozik. A hatótávolság meghatározó tényezői a következő szempontokat foglalják magukban:
Az optikai kábel felépítése és kialakítása: Az ADSS optikai kábel egy teljes médiát tartalmazó önhordó optikai kábel. Kialakítása figyelembe veszi magának a kábelnek a súlyát és igénybevételét. A tervezők figyelembe veszik az optikai kábel feszültségét, szilárdságát, szélvibráció-ellenállását és egyéb tényezőket a legmegfelelőbb fesztáv meghatározásához.
Környezeti feltételek: A fesztáv meghatározását a telepítési terület környezeti feltételei is befolyásolják, beleértve a szélsebességet, a szélterhelést, a hőmérséklet-változásokat és egyéb tényezőket. Erős szeles területeken a fesztávokat gyakran csökkentik a kábel stabilitása érdekében.
Tartószerkezetek és távolságok: Az optikai kábelek fesztávját a tartószerkezetek (például oszlopok és tornyok) elhelyezkedése és távolsága korlátozza. A támaszpontok közötti távolság befolyásolja az optikai kábel feszültségét és erőeloszlását, ezért a fesztáv kiválasztásánál figyelembe kell venni a tartószerkezet elhelyezkedését és elrendezését.

K: Melyek az ADSS optikai kábelek általános használati környezetei?

V: Erőátviteli vonalak: Az ADSS optikai kábeleket gyakran használják az erőátviteli vonalak kommunikációs rendszereiben. Mivel maga az ADSS optikai kábel jó szakítószilárdságú, közvetlenül felakasztható az erőátviteli vezetékek oszlopaira vagy tornyaira, elkerülve a további tartószerkezeteket.
Hegyvidéki vagy távoli területek: Mivel az ADSS optikai kábelekhez nincs szükség fém tartóhuzalokra, népszerűek hegyvidéki vagy távoli területek kábelezésénél. Felfüggeszthető az erőátviteli vezeték tartószerkezetére, elkerülve ezzel a talajkárosodást és a további mélyépítési munkákat.
Erős szélű területek: Mivel az ADSS optikai kábelek jó szélvibrációs teljesítményt mutatnak, gyakran használják erős szélű területeken is. Kialakítása ellenáll a szélnek az optikai kábelekre gyakorolt hatásának, és biztosítja a kommunikációs rendszer stabilitását.

K: Nyomtathatom cégem adatait vagy logómat egyedileg az antennaszálas kábelre?

V: Igen. Igény szerint optikai kábelekre logókat vagy céginformációkat nyomtatunk.

K: Testreszabhatom az antennakábelek speciális szerkezetét?

V: Igen. Elkötelezett folyamatmérnökünk lesz, aki kapcsolatba lép Önnel, hogy megértse az adott helyzetet, és gyártási tanácsokat adjon.

Ha megbízható kínai többcsöves egykabátos reklámkábel gyártót vagy szállítót keres, a Hengtong Group a legjobb választás. Az 1991-ben alapított Hengtong Group jó hírnevet szerzett Kína egyik legnagyobb száloptikai és tápkábel-gyártójaként, kiváló minőségű beltéri kábelekkel, kültéri kábelekkel, száloptikai patch kábelekkel és egyéb kapcsolódó termékekkel. Rendelés leadásához vagy további kérdéseiért forduljon hozzánk bizalommal a(z) +8615711010061 telefonszámon, vagy küldjön e-mailt a következő címre:jenny@htgd.com.cn. Csapatunk készen áll, hogy segítsen az optikai kábellel kapcsolatos összes kérdésében.
