Száloptikai patch kábel fogalmának magyarázata
A Fiber Optic Patch Cord egy leválasztható (aktív) kapcsolat az optikai szálak és az optikai szálak között, amely pontosan rögzíti az optikai szálak két végfelületét, így az adó optikai szál által kibocsátott optikai energia a fogadó optikai szálhoz csatlakoztatható maximális kiterjedésű, és az optikai kapcsolatban való részvétele miatt a rendszerre gyakorolt hatás minimális.
Fő termékpaletta
Az optikai patch kábel jellemzői
- Jó optikai tulajdonságok
- Kiváló számú párosítási és kihúzási ciklus
Kik vagyunk mi?
A Hengtong Group egy nemzetközi vállalkozás, amely sokrétű szakértelemmel rendelkezik az optikai kommunikáció, az energiaátvitel, az EPC kulcsrakész szolgáltatás és karbantartás, valamint az IoT, a big data, az e-kereskedelem, az új anyagok és az új energia területén.
Miért válasszon minket
A hitelesítő adataink
Azokra a vállalkozásokra vonatkozik, amelyek orvostechnikai eszközök tervezését és fejlesztését, gyártását, telepítését és szervizelését vagy kapcsolódó szolgáltatásokat végzik.
Globális működés
A HENGTONG 70 100%-os tulajdonú vállalattal és holding társasággal rendelkezik, ipari bázisokat hoz létre Kína és Európa 16 tartományában.
Jó szolgáltatás
Műszaki támogatás, hibaelhárítás és karbantartási szolgáltatások nyújtása.
Egyablakos megoldás
Átfogó testreszabási megoldást kínálunk ügyfeleink egyedi igényeinek és követelményeinek megfelelően.
A száloptikai patch kábelek felépítésükben megegyeznek a koaxiális kábelekkel, azzal az eltéréssel, hogy a szálas jumperek nem rendelkeznek hálós árnyékoló réteggel, és a közepén egy üvegmag található a fény terjedésére. A magot üvegboríték veszi körül, amelyet kívül egy vékony műanyag köpeny (PVC vagy teflon) követ.
Kulcsfontosságú, hogy megértsük a különbséget a szálpatch-zsinórok és a pigtailek között. A pigtailnek csak az egyik végén van csatlakozódugója, míg a másik vége egy száloptikai kábelmag törött vége, amely más száloptikai kábelmagokhoz van összeolvasztva. Csatolókat, jumpereket és más hasonló eszközöket is alkalmaznak). A jumper mindkét oldalán mozgatható csatlakozókkal rendelkezik. Az interfészek különféle formájú és méretűek. A különböző interfészekhez különböző csatolók szükségesek. A jumper két részből áll, és copfként is hordható.
A Fiber Optical Patch kábelek előnyei
A száloptikai patch kábelek gyorsan válnak az adatátvitel előnyben részesített módszerévé hatalmas távolságokra. A száloptika mögött meghúzódó technológia már évtizedek óta létezik, de a közelmúltbeli fejlesztések minden eddiginél megfizethetőbbé és elérhetőbbé tették. Ebben a cikkben megvizsgálunk néhány előnyt a száloptikai patch kábeleknek a hagyományos rézkábelekkel szemben.
Széles sávszélesség
A kábel sávszélessége a rajta keresztül továbbítható adatmennyiségre utal. A magasabb frekvenciájú vivők nagyobb sávszélességet tesznek lehetővé, az optikai kábelek pedig fényt használnak az információ átvitelére az elektromos jelek helyett, így sokkal nagyobb mennyiségű adatot képesek nagyobb távolságra továbbítani.
Alacsony veszteségek
Az optikai szálak hihetetlenül hatékonyak a fény áteresztésében energiaveszteség nélkül. Ha 1,31 um hullámhosszú fényt adunk át, a veszteség általában kevesebb, mint 0,35 dB kilométerenként. 1,55 um hullámhosszú fény esetén a veszteség még alacsonyabb, gyakran kevesebb, mint 0,2 dB kilométerenként. Ez kisebb jelromlást és jobb átviteli minőséget eredményez nagy távolságokon.
Könnyűsúlyú
Az optikai kábelek üvegszálakból készülnek, amelyek sokkal könnyebbek, mint réz társaik. Ez megkönnyíti a telepítésüket és kezelésüket, különösen olyan kommunikációs helyiségekben, ahol több kábelt is szűk helyeken kell átvezetni.
Erős interferenciaállóság
Az optikai kábelek kvarcból állnak, amely nem vezet áramot. Ez azt jelenti, hogy immunisak az elektromágneses interferenciára (EMI) és a rádiófrekvenciás interferenciára (RFI). Ennek eredményeként az optikai kábelek még akkor is pontosan továbbítanak adatokat, ha nagymértékű interferenciának vannak kitéve.
High Fidelity
Mivel az optikai kábelek nem igényelnek olyan gyakran erősítést, mint a rézkábelek, kevésbé érzékenyek a nemlineáris torzításra. Ez azt jelenti, hogy képesek nagyobb távolságra is továbbítani a jeleket anélkül, hogy elveszítenék a tisztaságot vagy a minőséget. Ez ideálissá teszi őket műsorszóráshoz és egyéb alkalmazásokhoz, ahol a jelminőség prioritást élvez.
Megbízhatóság
A száloptikai rendszerek kevesebb alkatrészt igényelnek, mint a hagyományos rézkábelek, így kevésbé bonyolultak és megbízhatóbbak. Az optikai szálak emellett hihetetlenül tartósak, üzemidejük pedig 500,000 és 750,000 óra közötti hiba nélkül.
Költséghatékony
Ahogy a száloptika mögött meghúzódó technológia folyamatosan javul, az optikai kábelek előállítási költsége tovább csökken. Ez az optikai kábeleket a rézkábelek költséghatékony alternatívájává teszi az adatok nagy távolságra történő átviteléhez.
A száloptikai patch kábelek számos előnnyel rendelkeznek a hagyományos rézkábelekkel szemben, ha adatátvitelről van szó. Szélesebb a sávszélességük, kisebb a veszteségük, könnyűek, erős az interferenciaállóságuk, nagy hűségük, megbízhatóságuk, és egyre költséghatékonyabbak. Ezeket az előnyöket szem előtt tartva nem csoda, hogy a száloptika hamarosan a nagy távolságokon átívelő adatátvitel preferált módszerévé válik.
A száloptikai patch kábelek típusai
Számos különböző típusú száloptikai patch kábel létezik (más néven optikai szálas csatlakozók), amelyek optikai modulokhoz csatlakoztatott optikai szálas csatlakozások. Nem használhatók együtt. Az LC száloptikai csatlakozót az SFP modulhoz, míg az SC száloptikai csatlakozót a GBIC-hez használják. Az alábbiakban a hálózatépítésben általánosan használt optikai szálas csatlakozók teljes áttekintése található:

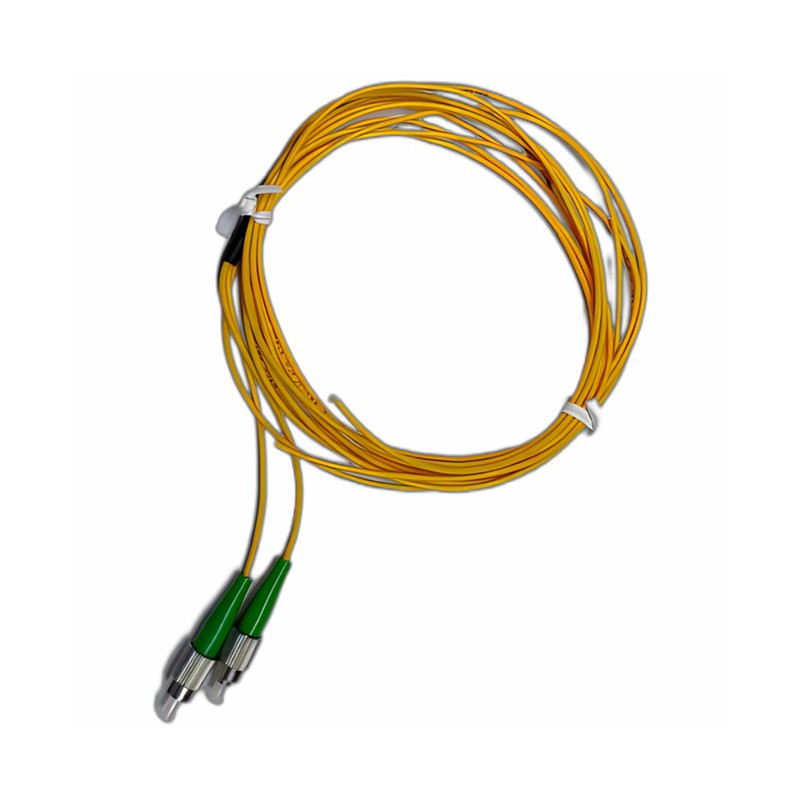

FC típusú száloptikai patch kábelek:Külső erősítéshez fém hüvelyt, rögzítéshez csatit használnak. Az ODF oldalon általában ezt használják (a javítási panelen a leggyakrabban használt)
SC típusú száloptikai patch kábelek:A GBIC optikai modult összekötő csatlakozó téglalap alakú héjjal és dug-and-pull rögzítési technikával rendelkezik, amely nem igényel elforgatást. (Leggyakrabban az útválasztókon található)
ST típusú száloptikai patch kábelek:A külső héj kör alakú, a rögzítési mód pedig az optikai szálelosztó keretekben gyakran használt csavarcsavar. (A 10Base-F csatlakozásokhoz szabványos ST csatlakozókat használnak.) Az optikai elosztókeretek gyakran ebből az anyagból készülnek.)
LC-típusú száloptikai patch kábelek:Ez egy SFP-modulok csatlakoztatására szolgáló csatlakozó, amely egy könnyen használható moduláris jack (RJ) reteszelő mechanizmust használ. (Ezt a kifejezést széles körben használják a routerek)
A csatlakozó szerint felosztható FC, ST, SC, LC, MU, MPO/MTP, E2000, MTRJ, SMA stb. típusokra. A végfelületi érintkezési módok közé tartozik a PC, UPC, APC, valamint a csatlakozókhoz használt csatlakozók. Csatlakoztassa az optikai modulokat főleg LC. SC. Ez a háromféle MPO/MTP. Az optikai szálas áthidaló csatlakozók olyan problémát jelentenek, amelyet a felhasználóknak figyelembe kell venniük az optikai szálas jumperek vásárlásakor.
A csatlakozó színe szerint felosztható: kékre (egymódusú csatlakozókhoz általában használt), bézsre és szürkére (többmódusú csatlakozókhoz általában használatos).
A faroktakaró színe szerint osztható: szürke, kék, zöld, fehér, piros, fekete, türkiz.
A szálas magok száma szerint egymagos, kétmagos, 4 magos, 6 magos, 8 magos, 12 magos, 24 magos, 48 magos és 72 magosra osztható, vagy az ügyfelek által megadottak szerint.
A mag átmérője szerint többmódusú szálra és egymódusú szálra osztható. Az 50μm-65μm egy többmódusú szál, amely egy adott működési hullámhosszon, nagy diszperziós veszteséggel és rövid átviteli távolsággal több üzemmódot továbbító szálra vonatkozik, és alkalmas rövid távú optikai szálas kommunikációs rendszerekre. A 9μm egymódusú szál, amely csak egy módusú fényt képes átereszteni, intermodális szórása pedig nagyon kicsi, ami alkalmas távolsági kommunikációra.
Az ITU-T szabvány szerint a kommunikációs szálakat hét kategóriába sorolják: G.651, G.652, G.653, G.654, G.655, G.656 és G.657, ebből G.651 egy többmódusú szál. G.{9}}A G.657 egymódusú szálak. Az ISO/IEC a többmódusú szálakat OM{12}}OM5-re osztja. Ezt az öt típusú többmódusú szálat főleg helyi hálózatokban (LAN) és adatközpontokban (DCN) használják. A fent említett szálas jumperek, ETU-LINK ) elérhetőek.
A szál hossza az ügyfél igényei szerint testreszabható.
A kábel külső köpenyének anyaga szerint felosztható normál típusra, közönséges égésgátló típusra, alacsony füstölésű halogénmentes típusra (LZSH), alacsony füstölésű halogénmentes égésgátló típusra, páncélzatra stb. A jumper egy új típusú száloptikai patch kábel, amely a berendezési helyiségben vagy más veszélyes helyzetekben használható. A páncélozott patch kábelek megerősítik a rozsdamentes acél tömlők védelmét, és erősebb nyomó- és húzó tulajdonságokkal rendelkeznek, mint a szabványos száloptikai patch kábelek.
Mi a különbség a száloptikai patch kábel és a hálózati kábel között?
A tudomány és a technológia fejlődésével a néhány K-tól a Gigabites hálózatokig a hálózat sebessége tovább növekszik. Ha az internet sebességéről van szó, mi jut először eszébe?
Ez a hálózati kábel! Az optikai hálózat az otthoni piacról fokozatosan a vállalati szintű piacra fejlődik, és egyre több campus választja a teljesen optikai hálózatokat. Amikor az optikai szálról van szó, az optikai szál jumper egy fontos elem, amelyet meg kell említeni. Ha az internetről van szó, mi jut először eszébe? Optikai kábel? Fiber Jumper? Jelenleg mindenki tudja, hogy a hálózati átvitel nem más, mint három módszer: koaxiális kábel, hálózati kábel és optikai szál. A koaxiális kábelek eltűntek az emberek szeme elől, és megszűntek. A hálózati kábelek és az optikai szálak a hálózati jelátvitel két legfontosabb hordozójává váltak. Amikor választunk, meg kell határoznunk a különbséget a hálózati kábelek és a száloptikai jumperek között, és ki kell választani a megfelelőt. Ma az optikai patch vezetékek és a hálózati kábelek különbségeire, előnyeire és hátrányaira fogunk összpontosítani!
Mi az a Fiber Optical Patch Cord?
Fiber Optic Patch Cord: (más néven Fiber Jumper) azt jelenti, hogy az optikai kábel mindkét vége fel van szerelve csatlakozóval az optikai út aktív csatlakozásának megvalósításához; A csatlakozó egyik végét Fiber Optic Pigtailnek hívják.
A száloptikai patch kábelek áthidalói a berendezésektől a száloptikai kábelezési kapcsolatokhoz. Vastagabb védőréteggel rendelkezik, és általában az optikai adó-vevő és a csatlakozódoboz összekapcsolására szolgál.

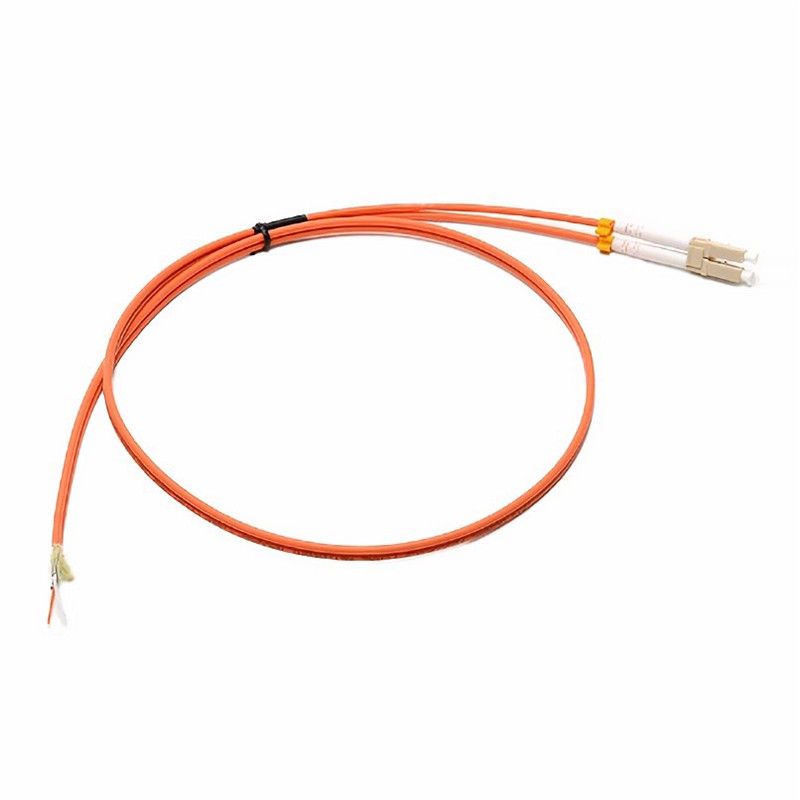

A pigtail egyik végén található a csatlakozó, a másik vége pedig a kábelmag törött vége, amely fúziós toldással csatlakozik a többi kábelmaghoz. Más optikai szál magokhoz hegesztéssel kapcsolódik. Gyakran megjelenik az optikai szálas csatlakozódobozokban, és optikai kábelek és optikai szálas adó-vevők csatlakoztatására használják. (Cuplerek, Fiber Jumperek stb. is használatosak közöttük).
A száloptikai csatlakozók olyan eszközök, amelyek az optikai kábelek közötti leválasztható csatlakozásokat szolgálják. Pontosan összeüti az optikai szál két végfelületét úgy, hogy az adó optikai szál által kibocsátott optikai energia a lehető legnagyobb mértékben a fogadó optikai szálhoz kapcsolható legyen. Az optikai összeköttetésbe való beavatkozás miatt a rendszerre gyakorolt hatás minimalizálása érdekében pedig ez az alapvető követelmény az optikai csatlakozóval szemben. A száloptikai csatlakozók bizonyos mértékig befolyásolják az optikai átviteli rendszerek megbízhatóságát és teljesítményét is.
Az optikai szálas patch kábel hasonló a koaxiális kábelhez, azzal a különbséggel, hogy nincs hálós árnyékolás. Középen a fény terjedését szolgáló üvegmag található.
A többmódusú szálban a mag átmérője 50 μm és 62,5 μm között van, ami nagyjából megfelel az emberi haj vastagságának. Az egymódusú szálas mag átmérője 8 μm és 10 μm között van. Egy üvegköpeny veszi körül a magot alacsonyabb törésmutatóval, mint a magé, hogy a szál a mag belsejében maradjon. Kívül egy vékony műanyag kabát védi a borítékot.
Mi az a hálózati kábel?
Hálózati kábelek:A hálózati kábel olyan kábel, amely a számítógépeket számítógépekkel, a számítógépeket pedig más hálózati eszközökkel köti össze. Az általánosan használt hálózati kábelek közé tartoznak a sodrott érpárok és a koaxiális kábelek. Természetesen a monitorozási projektünkben említett hálózati kábel elsősorban csavart érpárokra vonatkozik.
A csavart érpárok árnyékolatlan UTP-re) és árnyékolt STP-re oszthatók. A kettő közötti különbség abban rejlik, hogy van-e fém szigetelőfólia réteg a csavart érpárban. Az STP csavart érpárjában egy fém szigetelő fólia réteg található, amely csökkentheti az elektromágneses interferenciát az adatátvitel során, így nagyobb a stabilitása és valamivel drágább, mint az UTP csavart érpár. Az UTP sodrott érpárban nincs ilyen fém szigetelőfólia réteg, így a stabilitása gyenge, de az ára viszonylag olcsóbb.
Mi a különbség a száloptikai patch kábel és a hálózati kábel között?
A száloptikai patch vezetékek és a hálózati kábelek a hálózati átvitel két módja. A fő különbségek közöttük a következők:
Különböző funkciók
Az optikai szálas patch kábel funkciója az adatok különböző hálózati információinak jobb átvitelének felgyorsítása, míg a hálózati kábel az eszköz elérésére és az eszközök közötti hálózati információátvitel adathatékonyságának javítására szolgál.
Különböző alkalmazási forgatókönyvek
A Fiber Optic Patch kábeleket főként az optikai szálas szélessávú kommunikációban használják, amelyek interaktív multimédiás információkat, például videót, grafikát, kommunikációt és információkat juttathatnak el az ügyfelekhez – például munkahelyi konferencia-videókat, interaktív internetes játékokat, távoli videófigyelést stb. A hálózati kábelt a berendezések eléréséhez használják, főként a projekt kábelezéséhez, hálózati csatlakozáshoz és a berendezések portrendszeréhez való hozzáféréshez. Például kapcsolók, hubok, tűzfalak és egyéb berendezések.
Különböző átviteli sebesség
A Cat7 kábel a jobb hálózati kábellel legalább 500 MHz-es átviteli adatfrekvenciával rendelkezik, ami több mint kétszerese a Cat6-nak és a Cat6e-nek, az átviteli sebesség pedig eléri a 10 Gbps-t. A száloptikai patch kábel a leggyorsabb adatátviteli közeg ebben a szakaszban, amely elérheti a 40 G-100G-t.
Szimplex vs. Duplex optikai kábel: mi a különbség?
A szimplex és a duplex két lehetőség a száloptikai hálózat kábeleihez. Az alkalmazástól és a költségvetéstől függ, hogy a full-duplex vagy a fél-duplex vagy az egyoldalas megoldást választja. Ismerje meg a szimplex és a duplex száloptikai kábelek közötti különbségeket, azok különböző alkalmazási lehetőségeit és mindegyik előnyeit.
Szimplex vs. Duplex szálszerkezet
A szimplex és a duplex optikai kábelek egyaránt szorosan puffereltek és kevlar szilárdságú elemekkel vannak bevonva. A szimplex optikai kábelek, más néven egyszálúak, csak egy szálból állnak. Az egyik végén az adó, a másik végén a vevő található. Ezek nem visszafordíthatók.
A duplex optikai kábeleknél korábban két szál volt, amelyeket vékony háló vagy "cipzár" konstrukció kapcsolt össze. Az egyik szál A pontból B pontba, a másik B pontból A pontba továbbított. Mindkét végén volt egy adó és egy vevő. Az egyszálú szálátvitel megjelenése megváltoztatta a helyzetet. Jobb alternatívának tűnt a hálózatkezelők számára, mivel nagyobb hálózati kapacitást, nagyobb megbízhatóságot biztosít a kevesebb kapcsolatnak köszönhetően és általános költségmegtakarítást. Az egyszálú duplex szálátvitel egyetlen szálat használ az adatok mindkét irányba történő küldésére, nevezetesen kétirányú vagy BiDi átvitelre. Ez a technológia két ellentétes irányú hullámhosszon alapul, és az egyetlen szálon átvitt adatok kombinálásával és szétválasztásával érhető el a fények hullámhossza alapján (jellemzően 850, 1300 és 1550 nm körül). Csak néhány berendezésgyártó használ vagy tér át egyszálú kábelre a csatlakozáshoz, mivel a berendezés nagyon drágává válik. Bizonyos alkalmazásokhoz létezik, de nem ez a norma.
A duplex optikai kábelek lehetnek félduplexek vagy teljes duplexek. A félduplex azt jelenti, hogy az adatok két irányban továbbíthatók, de nem egyszerre. A Full-duplex azt jelzi, hogy az adatátvitel egyszerre mindkét irányban megtörténhet.
Simplex vs. Duplex Fiber alkalmazások
Az optikai szimplex egyirányú adatátvitelt kínál. Jó választás olyan alkalmazásokhoz, mint például egy államközi tehergépjármű-mérleg, amely visszaküldi a súlyleolvasásokat egy felügyeleti állomásra. Egy másik példa egy olajvezeték-figyelő, amely az olajáramlással kapcsolatos adatokat küldi vissza egy központi helyre.
Az optikai duplex kétirányú adatátvitelt tesz lehetővé. Jó választás olyan alkalmazásokhoz, mint a távközlés, valamint munkaállomások, Ethernet switchek, üvegszálas switchek és szerverek, valamint gerincportok. A szimplex többmódusú optikai kábelek kétirányú adatátvitelre is használhatók, ha multiplex adatjelet használnak.
Simplex vs. Duplex egymódusú és többmódusú optikai szál
Mind a szimplex, mind a duplex optikai kábelek egymódusúak vagy többmódusúak. Az egymódusú mód gyakran jobb a távolsági alkalmazásokhoz, mivel egyszerre egy fénysugarat hordoz. A Multimode nagyobb maggal rendelkezik, és egy adott időpontban több adatot tud továbbítani. A nagy diszperziós és csillapítási arány miatt azonban jobb rövidebb távolságokra. A többmódusú és az egymódusú mód közötti különbségekről a Multimódusú és egymódusú optikai kábel cikkünkben olvashat bővebben.
Simplex vs. Duplex Fiber előnyei
Mivel a szimplex és a félduplex optikai kábelek csak egy szálat használnak a kommunikációhoz, gyakran olcsóbbak, mint a full-duplex optikai kábelek. Több bejövő adatot is lehetővé tesznek nagyobb sebességgel. A full-duplex optikai kábel elsődleges előnye az egyidejű kétirányú kommunikáció képessége. Az optikai full-duplex egyik lehetséges hátránya, hogy csak két eszköz kommunikálhat egyszerre, ami azt jelenti, hogy további eszközök elhelyezéséhez továbbfejlesztett kapcsolatokra lesz szükség.
A mi gyárunk
A Hengtongnak több mint 70 teljes tulajdonú vállalata és holdingtársasága van (ebből 5 a sanghaji, hongkongi, Shen Zhen és indonéz tőzsdén jegyzett), 12 gyártóbázissal Európában, Dél-Amerikában, Afrikában, Dél-Ázsiában és Délkelet-Ázsiában. . A Hengtong a világ több mint 40 országában és régiójában működtet értékesítési irodákat, és több mint 150 országba és régióba szállít termékeket.
GYIK
K: Mi a célja a szálpatch kábelnek?
Például a különböző emeleteken lévő kapcsolók csatlakoztatása vagy a különböző adatközpontok közötti útválasztók csatlakoztatása nagy távolságú optikai jelátvitel érhető el, és hatékonyan bővíthető a hálózati lefedettség.
K: Mi a különbség az optikai szál és a patch kábel között?
K: Mi a különbség a patch kábel és a hagyományos kábel között?
K: Hogyan néz ki a szálkábel?
K: Mik a patch cord kábel előnyei?
K: Milyen színű az optikai patch kábel?
Középen a narancssárga kábel többmódusú szálat jelent, a bézs színű csatlakozó pedig 62,5/125 szálat jelez. A jobb oldalon a sárga patchcord egymódusú szálat jelöl, a kék csatlakozó pedig azt jelenti, hogy ez egy hagyományos PC-s polírozott csatlakozó. Ha APC csatlakozó lenne, akkor zöld lenne.
K: Milyen gyors a száloptikai patch kábel?
K: Miért hívják patch kábelnek?
K: Mi a két típusú patch kábel?
K: Hogyan lehet azonosítani a patch kábelt?
K: Használhatok patch kábelt az internethez való csatlakozáshoz?
K: A patch kábel ugyanaz, mint a keresztező kábel?
K: Mi a leggyakoribb patch kábel típus?
K: Honnan veszi az optikai szál a jelét?
K: Az optikai kábelek szállítanak áramot?
K: Honnan tudja, hogy van-e optikai kábele?
K: Szükségem van patch kábelre?
K: Mit ne tegyünk az optikai kábellel?
K: Milyen vastag a szálpatch kábel?
K: Milyen méretűek a fiber patch vezetékek?
